ThermoCooler HP

Integrert reversibel varmepumpe med trinnløs kjøle- og varmeeffekt

Den reversible varmepumpen ThermoCooler HP kan integreres i våre Envistar Top- og Envistar Flex-aggregater.

Hvorfor velge ThermoCooler HP?

ThermoCooler HP er den optimale integrerte reversible varmepumpen for Envistar-serien.

Alle delene til den integrerte reversible varmepumpen er innebygd i en moduldel som plasseres i ventilasjonsaggregatet. Det gjør at du får en totalløsning for oppvarming av ventilasjonsluft og komfortkjøling i ett aggregat. Siden alt er integrert i ventilasjonsaggregatet, trenger du hverken ettervarmebatteri, shuntgrupper eller kjøleinstallasjoner utendørs. Installasjonen er komplett, CE-merket og som alltid testet ved testanlegget vårt før levering.

Et aggregat med integrert reversibel varmepumpe er mer energieffektivt enn en tradisjonell kjøleinstallasjon med eksternt kjøleaggregat og varmebatteri.

ThermoCooler HP – Smart ventilasjon skaper nye muligheter

7 størrelser til Envistar Top

Luftmengde: 900–10 000 m³/h
Kjøleeffekt: 3–49 kW

14 størrelser til Envistar Flex

Luftmengde: 900–37 500 m³/h
Kjøleeffekt: 3–49 kW

Høy EER og COP

EER opptil 6,0 ved kjøletilfellet
COP 6–15 ved varmetilfelle, avhengig av utetemperatur

CE-merket

Komplett CE-merket kjøle- og varmeinstallasjon

Kostnadseffektiv

Lave installasjons- og driftskostnader

IV Produkt Cloud

Kan styres og overvåkes via skytjeneste

Utforsk IV Produkt Cloud

Easy Access

Korte byggelengder for enkel inntransport og mindre installasjonsplass

Variable luftmengder

Optimal for store variable luftmengder VAV

Frigjør takflater

Krever ingen installasjoner utendørs

Uten avriming

Trenger ikke avriming

Luftmengdeområder for Envistar Top med ThermoCooler HP

m³/hm³/s


	Økodesign Teknisk maks	Reversibel varmepumpe
28
22
17
12
10
09
06
	m³/h 0 1800 3600 5400 7200 9000 10800

Luftmengdeområder for Envistar Flex med ThermoCooler HP

m³/hm³/s


	Økodesign Teknisk maks	Reversibel varmepumpe
1280
1080
980
850
740
600
480
400
360
300
240
190
150
100
	m³/h 0 8260 16520 24780 33040 41300

Filtrer innenfor ThermoCooler HP

m³/hm³/s

Sammenlign

Vis alle størrelser

Envistar Top med roterende gjenvinner og ThermoCooler HP

Luftmengde

Min.:900m³/h

Maks.:10800m³/h

Envistar Flex med roterende gjenvinner og ThermoCooler HP

Luftmengde

Min.:900m³/h

Maks.:41300m³/h

Tekniske dataforThermoCooler HP

Her finner du mål og vekt samt effekt- og ytelsesdata for ThermoCooler HP.

m³/hm³/s

Størrelse	Kuldegjenvinning				Vekt (kg)	Systemspenning
Størrelse	Kuldegjenvinning	Bredde	Høyde	Lengde	Vekt (kg)	Systemspenning
100-2V	-	1360	1090	790	220	400VAC
100-4V	Ja	1360	1090	-	-	400VAC
150-2V	-	1460	1470	790	260	400VAC
150-4V	Ja	1460	1470	-	-	400VAC
190-2V	-	1740	1470	790	290	400VAC
190-4V	Ja	1740	1470	-	-	400VAC
240-2V	-	1740	1686	790	310	400VAC
240-4V	Ja	1740	1686	-	-	400VAC
300-2V	-	1956	1686	790	370	400VAC
300-4V	Ja	1956	1686	-	-	400VAC
360-1V	-	1956	2060	890	425	400VAC
360-2V	-	1956	2060	890	425	400VAC
400-1V	-	1740	2060	890	400	400VAC
400-2V	-	1740	2060	890	400	400VAC
400-4V	Ja	1740	2060	-	-	400VAC
480-2V	-	2330	2060	890	510	400VAC
480-4V	Ja	2330	2060	-	-	400VAC
600-2V	-	2540	2270	890	630	400VAC
740-2V	-	2820	2675	890	740	400VAC
850-2V	-	2900	2935	890	790	400VAC
980-2V	-	3200	3085	890	900	400VAC
1080-2V	-	3340	3195	890	1260	400VAC
1280-2V	-	3520	3375	890	1380	400VAC

Tekniske data for relaterte produkter

Dokumentasjon forThermoCooler HP

Her finner du generell dokumentasjon for denne produktserien. Last ned de nyeste versjonene av produktbrosjyrer, brukermanualer, sertifikater og andre dokumenter.

Ditt ventilasjonsaggregat

Hvis du leter etter informasjon om aggregatet ditt, søk med ordrenummeret.

Søk

Dokument	Dokumenttype	Språk	Versjon
Brosjyre ThermoCooler HP	Brosjyre	Norsk	1	4.2024
Bruk og vedlikehold ThermoCooler HP	Bruk og vedlikehold	Norsk	04	5.2024
Igangkjøringsprotokoll AHU	Igangkjøring	Norsk	06	12.2025
Monteringsanvisning Envistar Flex	Monteringsanvisning	Norsk	07	10.2025
Monteringsanvisning Envistar Top	Monteringsanvisning	Norsk	04	11.2023
BACnet addresses for ThermoCooler, examples en	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus addresses for ThermoCooler, examples	Konfigurasjon og innstillinger	Engelsk	-	-
EPD Environmental Product Declaration – ThermoCooler HP	Sertifikater og erklæringer	Engelsk	-	2025

Dokument	Dokumenttype	Språk	Versjon		Last ned/Del
Laster…

Eksemplet viser Envistar Flex med ThermoCooler HP i størrelse 1280.

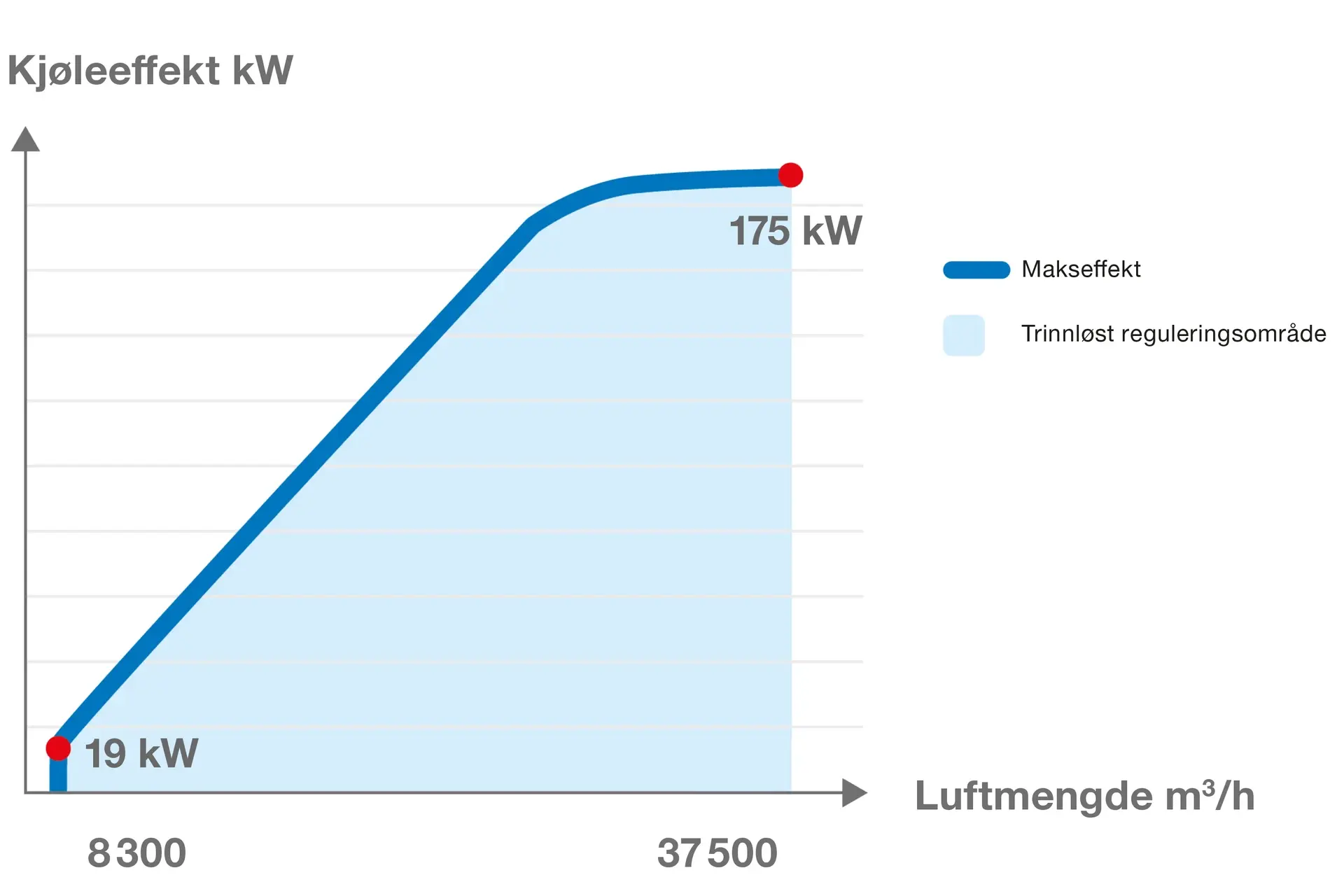

Trinnløs regulering

I enkelte bygninger varierer luftmengden mye, samtidig som det er høye krav til nøyaktig regulering av tilluftstemperaturen. ThermoCooler HP oppfyller kravene ved hjelp av trinnløs regulering av kjøle- og varmeeffekt via frekvensomformer.

Fordelene med trinnløs regulering er:

lav minimumsmengde
de beste justeringsmulighetene

Spar gulvplass med toppanslutning!

For å sikre et behagelig inneklima blir det ofte installert ventilasjonsaggregat i kombinasjon med kjøleaggregat på taket av bygningen. Ved i stedet å integrere ThermoCooler HP kan takflaten brukes til noe mye hyggeligere enn installasjoner.

ThermoCooler HP er også tilgjengelig i vår Envistar Top-serie, som sparer gulvplass. Et eksempel med et nybygg viser at besparelsen er så mye som 20 m² ved installasjon av tre toppansluttede aggregat sammenlignet med ett gavlansluttet.

De totale byggekostnadene har potensial til å bli betydelig lavere, eller det gir muligheter for større areal til utleie.

Se filmen om toppanslutne Envistar Top med den integrerte reversible varmepumpen ThermoCooler HP

Enkel inntransport av Envistar Flex
med ThermoCooler HP

Takket være smarte løsninger for deling av den roterende varmegjenvinneren og avtrekksvarmepumpen ThermoCooler HP kan dette store aggregatet enkelt transporteres inn gjennom en standard dør. Se filmen for å vite hvordan det gikk til og få noen smarte tips på veien.

Luftmengde: 16200 m³/h
Aggregatmål (ferdig montert: B 2220 x H 2465 x L 3760 mm
Deles i: 11 moduler
Dørmål: 2100 x 900 mm

Les mer om Easy Access

Full kontroll med IV Produkt Cloud

IV Produkt Cloud er en skytjeneste for våre luftbehandlingsaggregat med integrert automatikk, som gir deg og dine kolleger mulighet til å overvåke anleggene uansett hvor dere befinner dere.
