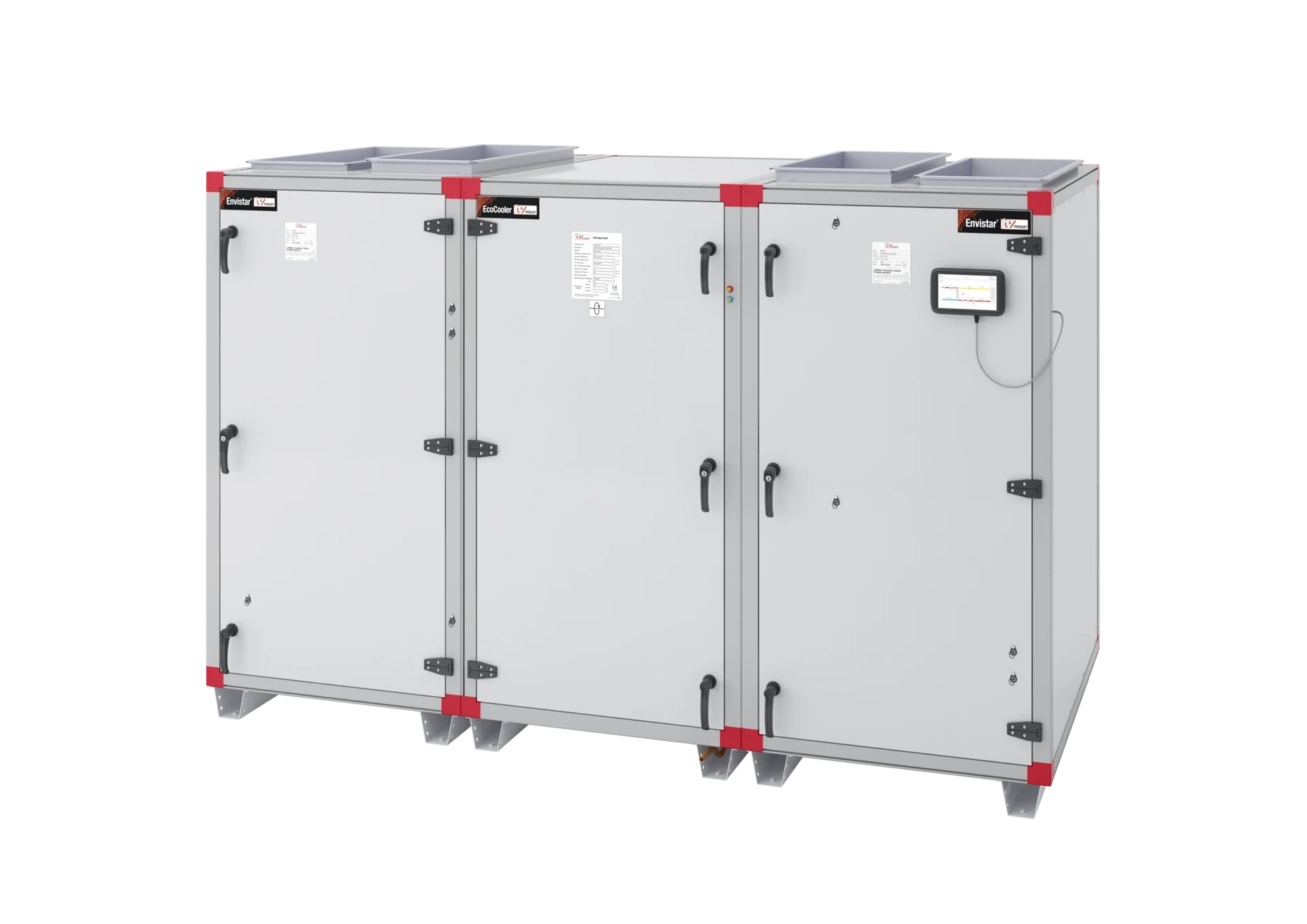

Envistar Top – EcoCooler

Luftbehandlingsaggregat med roterende gjenvinner og kjøleaggregat

Toppanslutet luftbehandlingsaggregat som sparer gulvplass. Integrert automatikk og kjøleaggregat med trinnløs kjøleeffekt.

Se luftmengdeområder

Hvorfor velge Envistar Top?

I ca. 70 prosent av anlegg med et sirkulasjonsområde opp til 10 000 m³/h passer det best med kanaltilkobling i toppen. Envistar Top sparer opp til 75 prosent av gulvoverflaten sammenlignet med en tradisjonell installasjon.

Det blir dermed den mest økonomiske og energieffektive løsningen for gulvplassen som er til disposisjon. Envistar Top er tilpasset for å kunne transporteres på trange steder.

Envistar Top – Mer energieffektiv enn noen gang!

Luftmengde med roterende varmeveksel

360–10 000 m³/h

Luftmengde med motstrømsveksler

470–10 000 m³/h

8 størrelser

Høy fleksibilitet og stort luftmengdeområde

IV Produkt Cloud

Kan styres og overvåkes via skytjeneste

Utforsk IV Produkt Cloud

Kostnadseffektiv

Lave installasjons- og driftskostnader

Patenterte avriming

ODS Optimised Defrosting System sikrer høyest mulig årsvirkningsgrad

Integrert kjøleaggregat

Tilvalg: EcoCooler med trinnløs regulering av kjøleeffekten via frekvensomformer

Komfortkjøling og varmepumpe i ett

Tilvalg: ThermoCooler HP reversibel varmepumpe med trinnløs regulering av kjøle- og varmeeffekt

m³/hm³/s


		Rotor m. kjøleaggregat	Rotor	Reversibel varmepumpe	Motstrømsveksler	Motstrømsvvk. m. kjøleaggregat
28
22
17
12
10
09
06
04
	m³/h 0 1800 3600 5400 7200 9000 10800

Filtrer innenfor Envistar Top

m³/hm³/s

Sammenlign

Vis alle størrelser

Envistar Top med roterende gjenvinner

Luftmengde

Min.:360m³/h

Maks.:10800m³/h

Envistar Top med roterende gjenvinner og EcoCooler

Luftmengde

Min.:432m³/h

Maks.:10800m³/h

Envistar Top med roterende gjenvinner og ThermoCooler HP

Luftmengde

Min.:900m³/h

Maks.:10800m³/h

Envistar Top med motstrømsvarmeveksler

Luftmengde

Min.:432m³/h

Maks.:10800m³/h

Envistar Top med motstrømsvarmeveksler og EcoCooler

Luftmengde

Min.:432m³/h

Maks.:10800m³/h

IV Produkt Designer Produktvalgsprogram

For objektspecifik data, bruk vårt produktvalgsprogram

IV Produkt Designer

Tekniske dataforEnvistar Top med roterende gjenvinner og EcoCooler

Her finner du mål og vekt samt effekt- og ytelsesdata for Envistar Top med roterende gjenvinner og EcoCooler .

m³/hm³/s

Størrelse	Kuldegjenvinning										Vekt (kg)	(kg)				Effekt og sikring
Størrelse	Kuldegjenvinning	Min	SFP_v1,6	Ekodesign	Max	Bredde	Høyde	Lengde	Bredde kanaltilkobling	Høyde kanaltilkobling	Vekt (kg)	R454B Krets 1	tonn CO2e (R454B) Krets 1	R513A	tonn CO2e (R513A)		Systemspenning
04-2V	Ja	432	1260	1260	1260	748	1910	1570	500	200	380	-	-	-	-	7.1	400VAC
06-2V	Ja	540	1910	2200	2200	890	1910	1720	600	250	440	1.53	0.71	-	-	12.7	400VAC
09-2V	Ja	720	2660	3240	3600	1020	1600	2370	700	300	570	1.89	0.88	-	-	20.8	400VAC
10-2V	Ja	720	2660	3420	3490	1020	1980	1990	700	300	550	1.89	0.88	-	-	19.3	400VAC
12-1V	Ja	900	3600	4320	4320	1200	1915	2370	900	300	650	2.15	1	-	-	19.6	400VAC
12-2V	Ja	900	3600	4320	4320	1200	1915	2370	900	300	650	2.15	1	-	-	22.5	400VAC
17-2D	Ja	1510	5400	6480	6550	1450	1835	3410	1000	350	980	3.69	1.72	-	-	41.7	400VAC
17-2V	Ja	1480	5400	6550	6550	1450	1835	2670	1000	350	800	-	-	5.1	3.22	32.2	400VAC
22-1V	Ja	2200	6300	7560	7990	1616	1885	2670	1200	350	980	-	-	5.2	3.28	34	400VAC
22-2D	Ja	2050	6840	8280	8280	1666	1885	3410	1200	350	1250	5.13	2.39	-	-	61.1	400VAC
22-2V	Ja	2200	6300	7560	7990	1616	1885	2670	1200	350	980	-	-	5.2	3.28	37.9	400VAC
28-1V	-	2880	9610	10100	10800	1930	2095	3090	1400	350	1300	7.02	3.27	-	-	48.6	400VAC
28-1V	Ja	2880	9610	10100	10800	1930	2095	3510	1400	350	1400	7.02	3.27	-	-	68.6	400VAC
28-2V	-	3310	9610	10100	10800	1930	2095	3090	1400	350	1300	7.02	3.27	-	-	54.5	400VAC
28-2V	Ja	3310	9610	10100	10800	1930	2095	3510	1400	350	1400	7.02	3.27	-	-	75.9	400VAC

Tekniske data for relaterte produkter

Dokumentasjon forEnvistar Top Roterende Varmeveksler EcoCooler

Her finner du generell dokumentasjon for denne produktserien. Last ned de nyeste versjonene av produktbrosjyrer, brukermanualer, sertifikater og andre dokumenter.

Ditt ventilasjonsaggregat

Hvis du leter etter informasjon om aggregatet ditt, søk med ordrenummeret.

Søk

Dokument	Dokumenttype	Språk	Versjon
Brosjyre EcoCooler	Brosjyre	Norsk	1	4.2024
Brosjyre Envistar	Brosjyre	Norsk	3	9.2024
Bruk og vedlikehold EcoCooler	Bruk og vedlikehold	Norsk	05	9.2025
Bruk og vedlikehold Envistar Top	Bruk og vedlikehold	Norsk	00	11.2025
Koblingsskjema Ventilasjonsaggregat	Koblingsskjema	Norsk	05	5.2025
Igangkjøringsprotokoll AHU	Igangkjøring	Norsk	06	12.2025
Monteringsanvisning Envistar Top	Monteringsanvisning	Norsk	04	11.2023
BACnet addresses for Counter flow, Plate and Run around coil heat exchangers, examples	Konfigurasjon og innstillinger	Engelsk	-	-
BACnet Addresses for EcoCooler and ZON, examples	Konfigurasjon og innstillinger	Engelsk	-	-
BACnet IP communication, object addresses for AHU V1 en	Konfigurasjon og innstillinger	Engelsk	-	-
Climatix håndterminal	Configuration and settings	Swedish	02	-
Climatix Touch-skjerm Manual	Konfigurasjon og innstillinger	Norsk	-	-
Example AHU BACnet BYP	Konfigurasjon og innstillinger	Engelsk	-	-
Example AHU Modbus	Konfigurasjon og innstillinger	Engelsk	-	-
Examples of useful Modbus addresses	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zon 1	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zon 2	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zon 3	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zon 4	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zon 5	Konfigurasjon og innstillinger	Engelsk	-	-
Wi-Fi-ruter, Beskrivelse og konfigurasjon	Konfigurasjon og innstillinger	Norsk	V3	-
BACnet conformance certificate en	Sertifikater og erklæringer	Engelsk	-	-
EPD Miljødeklarasjon – Envistar Top	Sertifikater og erklæringer	Engelsk	-	2025
Sikker tilkopling med IV Produkt Cloud	Sertifikater og erklæringer Koblingsskjema	Norsk	-	-
STA-00 ECO Årstidsreglering	Styringskode	Svensk	-	-
STA-04 Frånluftsreglering	Styringskode	Svensk	-	-
STC-01 Uteluftsspjäll	Styringskode	Svensk	-	-
STC-02 Avluftsspjäll	Styringskode	Svensk	-	-
STC-03 Frånluftsspjäll	Styringskode	Svensk	-	-
STC-04 Uteluftsspjäll reglerande	Styringskode	Svensk	-	-

Dokument	Dokumenttype	Språk	Versjon		Last ned/Del
Laster…

Automatikk med egenutviklet programvare

Hele serien har integrert automatikk med programvare som vi har utviklet. Vi bruker Siemens Climatix som maskinvare. I automatikken finner du over 100 standardfunksjoner du kan velge mellom for å optimalisere etter ditt behov. Luftmengde og temperatur kan enkelt optimaliseres. Aggregatene kan kobles til nett, IV Produkt Cloud eller styringssystem (BMS) via en rekke kommunikasjonsprotokoller.

Prosjekttilpassede strøm- og styringsskjemaer følger med ved levering. Aggregatet er funksjonstestet og klart til bruk.

Fordeler med Envistar Top

Full kontroll med IV Produkt Cloud

IV Produkt Cloud er en skytjeneste for våre luftbehandlingsaggregat med integrert automatikk, som gir deg og dine kolleger mulighet til å overvåke anleggene uansett hvor dere befinner dere.

Alltid tilgjengelig så lenge du har internettilgang
Alle anlegg samlet på ett sted
Alarmovervåkning via datamaskin eller smarttelefon
Muligheten til å analysere og raskt iverksette tiltak
Kontroll over inneklimaet i leilighetene dine overalt og når som helst

Les mer om IV Produkt Cloud

Fordeler med IV Produkt Cloud

Envistar Top med EcoCooler
går enkelt inn gjennom døren

I denne filmen viser vi hvor raskt og enkelt våre toppansluttede aggregater går inn i teknisk rom. Dette aggregatet er utrustet med den integrerte kjølemaskinen EcoCooler.

Luftmengde: 7 200 m³/h
Aggregatmål (ferdig montert): B 1 616 × H 1 915 × L 2 670 mm
Deles i: 3 moduler
Dørmål: 2 100 × 900 mm

Les mer om Easy Access
