EcoCooler

Integrert turtallsstyrt DX-kjøleaggregat med trinnløs kjøleeffekt

Den integrerte kjøleløsningen EcoCooler er tilgjengelig for aggregatene Envistar Top, Envistar Flex og Flexomix.

Hvorfor velge EcoCooler?

Den integrerte kjøleløsningen EcoCooler er tilgjengelig for aggregatene Envistar Top, Envistar Flex og Flexomix.

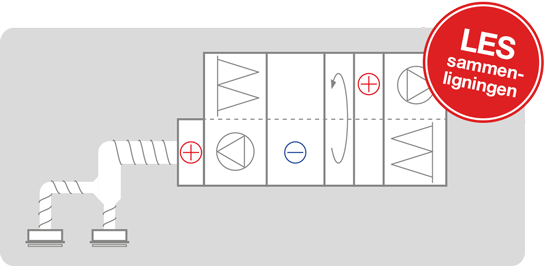

Aggregat med EcoCooler har alltid blitt testet i vårt testanlegg før levering. Når EcoCooler er integrert i ventilasjonsaggregatet, kreves det betydelig mindre energi enn når kjøleaggregatet er eksternt.

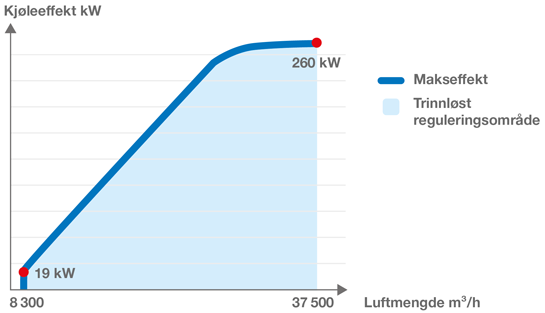

Enkelte bygninger har store variasjoner i luftmengden, samtidig som kravene til nøyaktig regulering av tilluftstemperaturen er høye. EcoCooler oppfyller kravene gjennom trinnløs regulering av kjøleeffekten via frekvensomformer.

m³/hm³/s


		Rotor m. kjøleaggregat	Motstrømsvvk. m. kjøleaggregat
28
22
17
12
10
09
06
04
	m³/h 0 1800 3600 5400 7200 9000 10800

m³/hm³/s


		Rotor m. kjøleaggregat	Motstrømsvvk. m. kjøleaggregat	Kryssvvk. m. kjøleaggregat
1280
1080
980
850
740
600
480
400
360
300
240
190
150
100
	m³/h 0 8260 16520 24780 33040 41300

Filtrer innenfor EcoCooler

m³/hm³/s

Sammenlign

Vis alle størrelser

Envistar Top med roterende gjenvinner og EcoCooler

Luftmengde

Min.:432m³/h

Maks.:10800m³/h

Envistar Top med motstrømsvarmeveksler og EcoCooler

Luftmengde

Min.:432m³/h

Maks.:10800m³/h

Envistar Flex med roterende gjenvinner og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:41300m³/h

Envistar Flex med motstrømsvarmeveksler og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:29000m³/h

Envistar Flex med kryssvarmeveksler og EcoCooler

Luftmengde

Min.:1190m³/h

Maks.:41300m³/h

IV Produkt Designer Produktvalgsprogram

For objektspecifik data, bruk vårt produktvalgsprogram

IV Produkt Designer

Envistar Flex med batterivarmeveksler og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:41300m³/h

Flexomix med roterende gjenvinner og EcoCooler

Luftmengde

Min.:612m³/h

Maks.:41300m³/h

Flexomix med motstrømsvarmeveksler og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:29000m³/h

Flexomix med kryssvarmeveksler og EcoCooler

Luftmengde

Min.:1190m³/h

Maks.:41000m³/h

Tekniske dataforEcoCooler

Her finner du mål og vekt samt effekt- og ytelsesdata for EcoCooler.

m³/hm³/s

Størrelse	Kuldegjenvinning				Vekt (kg)	Systemspenning
Størrelse	Kuldegjenvinning	Bredde	Høyde	Lengde	Vekt (kg)	Systemspenning
100-2V	-	1360	1090	820	204	400VAC
100-2V	Ja	1360	1090	1660	263	400VAC
150-2V	-	1460	1470	820	245	400VAC
150-2V	Ja	1460	1470	1660	313	400VAC
190-2V	-	1740	1470	820	275	400VAC
190-2V	Ja	1740	1470	1660	350	400VAC
240-2V	-	1740	1686	820	291	400VAC
240-2V	Ja	1740	1686	1660	370	400VAC
300-2V	-	1956	1686	820	340	400VAC
300-2V	Ja	1956	1686	1660	425	400VAC
360-1V	-	1956	2060	890	391	400VAC
360-1V	Ja	1956	2060	1730	482	400VAC
360-2V	-	1956	2060	890	391	400VAC
360-2V	Ja	1956	2060	1730	482	400VAC
400-1V	-	2220	1900	890	-	400VAC
400-1V	Ja	2220	1900	1730	-	400VAC
400-2V	-	2220	1900	890	373	400VAC
400-2V	Ja	2220	1900	1730	469	400VAC
480-0V	-	2330	2060	890	-	400VAC
480-0V	Ja	2330	2255	1730	-	400VAC
480-1V	-	2330	2060	890	460	400VAC
480-1V	Ja	2330	2255	1730	560	400VAC
480-2V	-	2330	2060	890	468	400VAC
480-2V	Ja	2330	2255	1730	568	400VAC
600-1V	-	2540	2270	890	520	400VAC
600-1V	Ja	2540	2465	1730	631	400VAC
600-2V	-	2540	2270	890	531	400VAC
600-2V	Ja	2540	2465	1730	642	400VAC
600-3V	-	2540	2270	890	602	400VAC
600-3V	Ja	2540	2465	1730	713	400VAC
740-2V	-	2820	2675	890	590	400VAC
740-2V	Ja	2820	2675	1730	712	400VAC
740-3V	-	2820	2675	890	679	400VAC
740-3V	Ja	2820	2675	1730	801	400VAC
850-1V	-	2900	2935	890	601	400VAC
850-1V	Ja	2900	2935	1730	730	400VAC
850-2V	-	2900	2935	890	663	400VAC
850-2V	Ja	2900	2935	1730	792	400VAC
850-3V	-	2900	2935	890	685	400VAC
850-3V	Ja	2900	2935	1730	814	400VAC
980-1V	-	3200	3085	890	694	400VAC
980-1V	Ja	3200	3085	1730	833	400VAC
980-2V	-	3200	3085	890	824	400VAC
980-2V	Ja	3200	3085	1730	963	400VAC
1080-1V	-	3000	3195	890	1055	400VAC
1080-1V	Ja	3000	3195	1730	1378	400VAC
1080-2V	-	3000	3195	890	1064	400VAC
1080-2V	Ja	3000	3195	1730	1387	400VAC
1080-3V	-	3000	3195	890	1160	400VAC
1080-3V	Ja	3000	3195	1730	1483	400VAC
1280-1V	-	3180	3375	890	1106	400VAC
1280-1V	Ja	3180	3375	1730	1427	400VAC
1280-2V	-	3180	3375	890	1120	400VAC
1280-2V	Ja	3180	3375	1730	1441	400VAC
1280-3V	-	3180	3375	890	1235	400VAC
1280-3V	Ja	3180	3375	1730	1556	400VAC

Tekniske data for relaterte produkter

Dokumentasjon forEcoCooler

Her finner du generell dokumentasjon for denne produktserien. Last ned de nyeste versjonene av produktbrosjyrer, brukermanualer, sertifikater og andre dokumenter.

Ditt ventilasjonsaggregat

Hvis du leter etter informasjon om aggregatet ditt, søk med ordrenummeret.

Søk

Dokument	Dokumenttype	Språk	Versjon
Brosjyre EcoCooler	Brosjyre	Norsk	1	4.2024
Bruk og vedlikehold EcoCooler	Bruk og vedlikehold	Norsk	05	9.2025
Igangkjøringsprotokoll AHU	Igangkjøring	Norsk	06	12.2025
Monteringsanvisning Envistar Flex	Monteringsanvisning	Norsk	07	10.2025
Monteringsanvisning Envistar Top	Monteringsanvisning	Norsk	04	11.2023
BACnet Addresses for EcoCooler and ZON, examples	Konfigurasjon og innstillinger	Engelsk	-	-
Example AHU BACnet BYP	Konfigurasjon og innstillinger	Engelsk	-	-
Example AHU BACnet ODS	Konfigurasjon og innstillinger	Engelsk	-	-
Example AHU Modbus BYP	Konfigurasjon og innstillinger	Engelsk	-	-
Example AHU Modbus ODS	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus addresses for Counter flow, Plate and Run around coil heat exchangers, examples	Konfigurasjon og innstillinger	Engelsk	-	-
EPD Miljødeklarasjon – EcoCooler	Sertifikater og erklæringer	Engelsk	-	2025
