Envistar Flex – EcoCooler

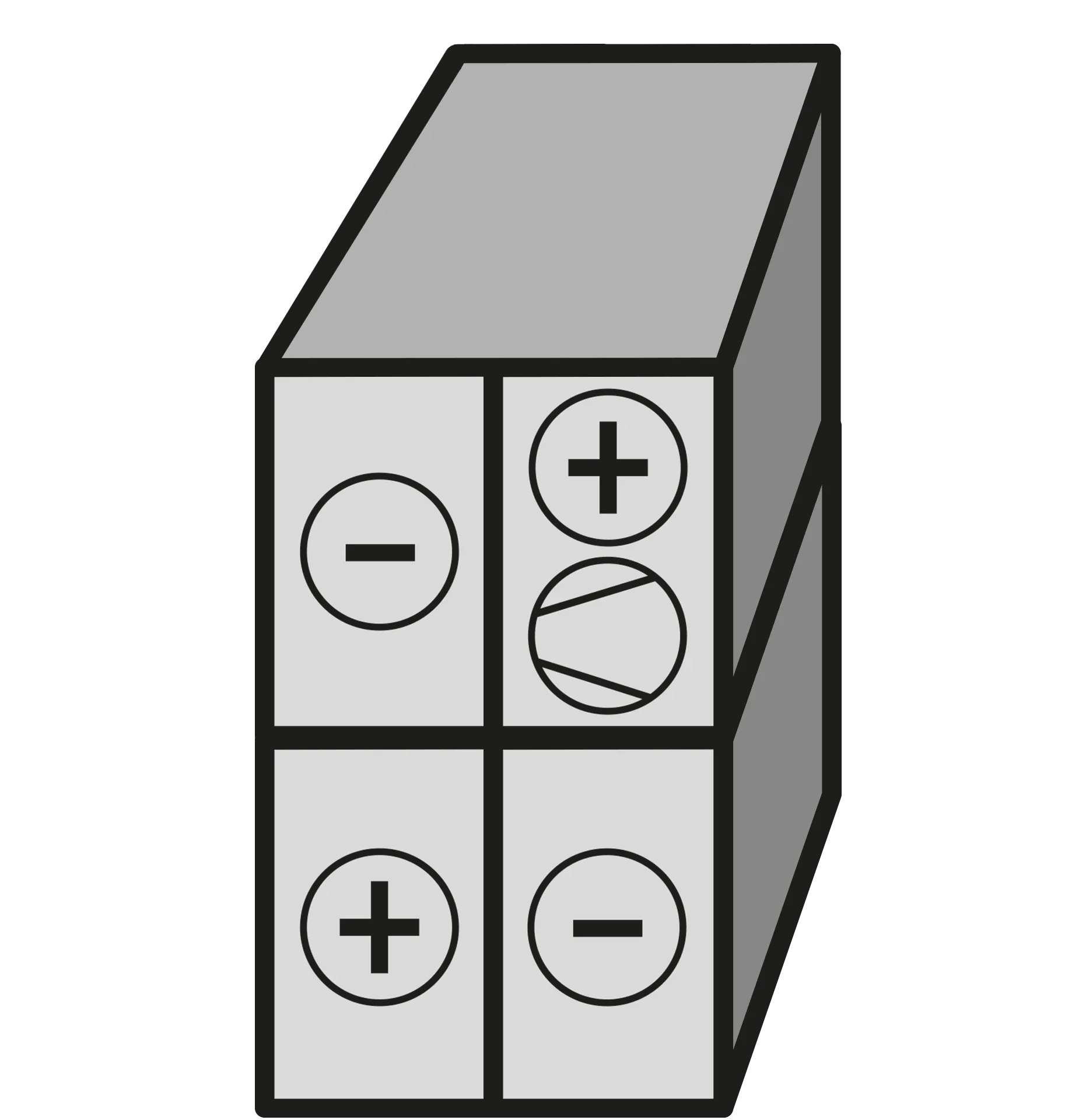

Luftbehandlingsaggregat med batterivarmeveksler og kjøleaggregat

Luftbehandlingsaggregat med integrert automatikk og et stort utvalg av funksjonsdeler. Integrert kjøleaggregat med trinnløs kjøleeffekt.

Se luftmengdeområder

Hvorfor velge Envistar Flex?

Envistar Flex er tilgjengelig med et stort utvalg av funksjonsdeler, vifter, motorer og varmegjenvinnere, noe som gir meget gode forutsetninger for energioptimalisert ventilasjon.

Envistar Flex kan leveres i delt utførelse, noe som gjør transporten enklere. Det finnes også utførelser som er tilpasset plassering utendørs.

Aggregatene er tilpasset for komfortventilasjon av lokaler, og de passer i de fleste typer bygninger, for eksempel skoler, kontorer, hotell, kjøpesenter, industri og sykehus.

Envistar Flex – ventilasjonsaggregater med høy fleksibilitet. Her i utendørsutførelse på taket til batteriprodusenten Modine.

Luftmengde

360–46 800 m³/h

18 størrelser

Høy fleksibilitet og stort luftmengdeområde

IV Produkt Cloud

Kan styres og overvåkes via skytjeneste

Utforsk IV Produkt Cloud

Kostnadseffektiv

Lave installasjons- og driftskostnader

Patenterte avriming

ODS Optimised Defrosting System sikrer høyest mulig årsvirkningsgrad

Integrert kjøleaggregat

Tilvalg: EcoCooler, også med kjølegjenvinning. Trinnløs regulering av kjøleeffekten via frekvensomformer.

Komfortkjøling og varmepumpe i ett

Tilvalg: ThermoCooler HP reversibel varmepumpe med trinnløs regulering av kjøle- og varmeeffekt

Optimalisert energieffektivitet

Energioptimaliseringsfunksjon – ECO

Effektive vifter

Viftene har PM-motorer med EC- eller frekvensomformerstyring

Stort utvalg av deler

Blandingsdel, returdel og mye mer finnes som tilvalg

For alle værforhold

Finnes i utendørsutførelse

m³/hm³/s


		Batterivvk. to plan m. kjøleaggregat	Rotor	Rotor m. kjøleaggregat	Reversibel varmepumpe	Motstrømsveksler	Motstrømsvvk. m. kjøleaggregat	Kryssvvk.	Batterivvk. to plan	Batterivvk.
1280
1080
980
850
740
600
480
400
360
300
240
190
150
100
	m³/h 0 8260 16520 24780 33040 41300

Filtrer innenfor Envistar Flex

m³/hm³/s

Sammenlign

Vis alle størrelser

Envistar Flex med roterende gjenvinner

Luftmengde

Min.:396m³/h

Maks.:55700m³/h

Envistar Flex med roterende gjenvinner og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:41300m³/h

Envistar Flex med roterende gjenvinner og ThermoCooler HP

Luftmengde

Min.:900m³/h

Maks.:41300m³/h

Envistar Flex med motstrømsvarmeveksler

Luftmengde

Min.:468m³/h

Maks.:30600m³/h

Envistar Flex med motstrømsvarmeveksler og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:29000m³/h

IV Produkt Designer Produktvalgsprogram

For objektspecifik data, bruk vårt produktvalgsprogram

IV Produkt Designer

Envistar Flex med kryssvarmeveksler

Luftmengde

Min.:1190m³/h

Maks.:50400m³/h

Envistar Flex med kryssvarmeveksler og EcoCooler

Luftmengde

Min.:1190m³/h

Maks.:41300m³/h

Envistar Flex med batterivarmeveksler

Luftmengde

Min.:396m³/h

Maks.:50800m³/h

Envistar Flex med batterivarmeveksler og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:41300m³/h

Envistar Flex i Ettplansutførelse

Luftmengde

Min.:396m³/h

Maks.:40300m³/h

Envistar Flex i Ettplansutførelse med batterivarmeveksler

Luftmengde

Min.:396m³/h

Maks.:34200m³/h

Envistar Flex Tilluftsaggregat

Luftmengde

Min.:396m³/h

Maks.:40300m³/h

Envistar Flex Fraluftsaggregat

Luftmengde

Min.:396m³/h

Maks.:40300m³/h

Tekniske dataforEnvistar Flex med batterivarmeveksler og EcoCooler

Her finner du mål og vekt samt effekt- og ytelsesdata for Envistar Flex med batterivarmeveksler og EcoCooler .

m³/hm³/s

Størrelse										Plassering av styreskap	Vekt (kg)	(kg)						Effekt og sikring
Størrelse	Min	SFP_v1,6	Ekodesign	Max	Bredde	Høyde	Lengde	Bredde kanaltilkobling	Høyde kanaltilkobling	Plassering av styreskap	Vekt (kg)	R454B Krets 1	R454B Krets 2	R454B Krets 3	tonn CO2e (R454B) Krets 1	tonn CO2e (R454B) Krets 2	tonn CO2e (R454B) Krets 3		Systemspenning
100-2V	792	1840	2160	2880	1020	1090	3320	700	300	På aggregatets tak	790	1.8	-	-	0.84	-	-	15	400VAC
150-2V	1190	3310	4140	5400	1120	1470	3540	800	500	På aggregatets tak	1050	2.9	-	-	1.35	-	-	23.7	400VAC
190-2V	1510	4250	5690	7200	1400	1470	3540	1000	500	På aggregatets tak	1220	3.7	-	-	1.72	-	-	30.6	400VAC
240-2V	1760	5220	6770	8780	1400	1686	3760	1000	600	På aggregatets gavl	1340	4.1	-	-	1.91	-	-	32.1	400VAC
300-2V	2050	6620	7920	10300	1616	1686	3760	1200	600	På aggregatets gavl	1490	5.1	-	-	2.38	-	-	16.7	400VAC
360-1V	2660	8280	10400	13400	1616	2060	4320	1200	800	På aggregatets gavl	1850	6	-	-	2.8	-	-	51.1	400VAC
360-2V	2660	8280	10400	13400	1616	2060	4320	1200	800	På aggregatets gavl	1850	6	-	-	2.8	-	-	55.1	400VAC
400-1V	2880	9000	11000	14400	1880	1900	4060	1400	700	På aggregatets gavl	1760	7	-	-	3.26	-	-	52.3	400VAC
400-2V	2880	9000	11000	14400	1880	1900	4060	1400	700	På aggregatets gavl	1790	7	-	-	3.26	-	-	59.1	400VAC
480-0V	3350	10800	13300	16800	1990	2060	4160	1400	800	På aggregatets gavl	2130	8.1	-	-	3.77	-	-	54.9	400VAC
480-1V	3350	10800	13300	16800	1990	2060	4160	1400	800	På aggregatets gavl	2150	8.7	-	-	4.05	-	-	62.7	400VAC
480-2V	3350	10800	13300	16800	1990	2060	4160	1400	800	På aggregatets gavl	2160	8.7	-	-	4.05	-	-	75.7	400VAC
600-1V	4180	13600	16600	20800	2200	2270	4160	1600	800	På aggregatets gavl	2430	8.2	-	-	3.82	-	-	63.1	400VAC
600-2V	4180	13600	16600	20800	2200	2270	4160	1600	800	På aggregatets gavl	2450	8.2	-	-	3.82	-	-	76.7	400VAC
600-3V	4180	13600	16600	20800	2200	2270	4160	1600	800	På aggregatets gavl	2520	6.2	3.6	-	2.89	1.68	-	90.5	400VAC
740-2V	5110	18700	22700	25500	2480	2480	4480	2000	900	I aggregatet ved viftemodul	3100	10.1	-	-	4.71	-	-	81.9	400VAC
740-3V	5110	18700	22700	25500	2480	2480	4480	2000	900	I aggregatet ved viftemodul	3200	9.3	4.1	-	4.33	1.91	-	111.6	400VAC
850-1V	5800	22100	26600	29000	2560	2740	4480	2200	1000	I aggregatet ved viftemodul	3420	11.5	-	-	5.36	-	-	85.5	400VAC
850-2V	5800	22100	26600	29000	2560	2740	4480	2200	1000	I aggregatet ved viftemodul	3490	9.3	5.8	-	4.33	2.7	-	101.7	400VAC
850-3V	5800	22100	26600	29000	2560	2740	4480	2200	1000	I aggregatet ved viftemodul	3510	9.3	5.8	-	4.33	2.7	-	127.3	400VAC
980-1V	7020	26300	31100	35200	2890	3085	4480	2400	1100	I aggregatet ved viftemodul	3890	14.6	-	-	6.8	-	-	89.9	400VAC
980-2V	7020	26300	31100	35200	2890	3085	4480	2400	1100	I aggregatet ved viftemodul	4020	10.4	7.4	-	4.85	3.45	-	139.7	400VAC
1080-1V	7270	28100	34200	36500	3000	3195	4930	2400	1100	I aggregatet ved viftemodul	5130	11.3	7.1	-	5.27	3.31	-	108	400VAC
1080-2V	7270	28100	34200	36500	3000	3195	4930	2400	1100	I aggregatet ved viftemodul	5150	11.3	7.1	-	5.27	3.31	-	131.7	400VAC
1080-3V	7270	28100	34200	36500	3000	3195	4930	2400	1100	I aggregatet ved viftemodul	5240	7.1	5.8	5.8	3.31	2.7	2.7	158.6	400VAC
1280-1V	8210	31700	39200	41300	3180	3375	4930	2600	1200	I aggregatet ved viftemodul	5530	12.9	9	-	6.01	4.19	-	119.7	400VAC
1280-2V	8210	31700	39200	41300	3180	3375	4930	2600	1200	I aggregatet ved viftemodul	5630	12.9	9	-	6.01	4.19	-	145.9	400VAC
1280-3V	8210	31700	39200	41300	3180	3375	4930	2600	1200	I aggregatet ved viftemodul	5670	9.5	6.7	6.7	4.43	3.12	3.12	185.8	400VAC

Tekniske data for relaterte produkter

Dokumentasjon forEnvistar Flex Batterivarmeveksler EcoCooler

Her finner du generell dokumentasjon for denne produktserien. Last ned de nyeste versjonene av produktbrosjyrer, brukermanualer, sertifikater og andre dokumenter.

Ditt ventilasjonsaggregat

Hvis du leter etter informasjon om aggregatet ditt, søk med ordrenummeret.

Søk

Dokument	Dokumenttype	Språk	Versjon
Brosjyre EcoCooler	Brosjyre	Norsk	1	4.2024
Brosjyre Envistar	Brosjyre	Norsk	3	9.2024
Bruk og vedlikehold EcoCooler	Bruk og vedlikehold	Norsk	05	9.2025
Bruk og vedlikehold Envistar Flex	Bruk og vedlikehold	Norsk	00	9.2024
Koblingsskjema Ventilasjonsaggregat	Koblingsskjema	Norsk	05	5.2025
Igangkjøringsprotokoll AHU	Igangkjøring	Norsk	06	12.2025
Dykgivare	Monteringsanvisning	Svensk/Engelsk	-	-
Monteringsanvisning Envistar Flex	Monteringsanvisning	Norsk	07	10.2025
BACnet addresses for Counter flow, Plate and Run around coil heat exchangers, examples	Konfigurasjon og innstillinger	Engelsk	-	-
BACnet Addresses for EcoCooler and ZON, examples	Konfigurasjon og innstillinger	Engelsk	-	-
BACnet IP communication, object addresses for AHU V1 en	Konfigurasjon og innstillinger	Engelsk	-	-
Climatix håndterminal	Configuration and settings	Swedish	02	-
Climatix Touch-skjerm Manual	Konfigurasjon og innstillinger	Norsk	-	-
Example AHU Modbus	Konfigurasjon og innstillinger	Engelsk	-	-
Examples of useful Modbus addresses	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus addresses for Counter flow, Plate and Run around coil heat exchangers, examples	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 1	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 2	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 3	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 4	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 5	Konfigurasjon og innstillinger	Engelsk	-	-
Wi-Fi-ruter, Beskrivelse og konfigurasjon	Konfigurasjon og innstillinger	Norsk	V3	-
Sikker tilkopling med IV Produkt Cloud	Produktark Koblingsskjema	Norsk	-	-
BACnet conformance certificate en	Sertifikater og erklæringer	Engelsk	-	-
EPD Environmental Product Declaration – Envistar Flex	Sertifikater og erklæringer	Engelsk	-	2025
Eurovent Certification Envistar	Sertifikater og erklæringer	Engelsk	-	2.2025
STA-00 ECO Årstidsreglering	Styringskode	Svensk	-	-
STA-04 Frånluftsreglering	Styringskode	Svensk	-	-
STC-01 Uteluftsspjäll	Styringskode	Svensk	-	-
STC-02 Avluftsspjäll	Styringskode	Svensk	-	-

Dokument	Dokumenttype	Språk	Versjon		Last ned/Del
Laster…

Automatikk med egenutviklet programvare

Hele serien har integrert automatikk med programvare som vi har utviklet. Vi bruker Siemens Climatix som maskinvare. I automatikken finner du over 100 standardfunksjoner du kan velge mellom for å optimalisere etter ditt behov. Luftmengde og temperatur kan enkelt optimaliseres. Aggregatene kan kobles til nett, IV Produkt Cloud eller styringssystem (BMS) via en rekke kommunikasjonsprotokoller.

Prosjekttilpassede strøm- og styringsskjemaer følger med ved levering. Aggregatet er funksjonstestet og klart til bruk.

Enkel inntransport av Envistar Flex
med ThermoCooler HP

Takket være smarte løsninger for deling av den roterende varmegjenvinneren og avtrekksvarmepumpen ThermoCooler HP kan dette store aggregatet enkelt transporteres inn gjennom en standard dør. Se filmen for å vite hvordan det gikk til og få noen smarte tips på veien.

Luftmengde: 16200 m³/h
Aggregatmål (ferdig montert: B 2220 x H 2465 x L 3760 mm
Deles i: 11 moduler
Dørmål: 2100 x 900 mm

Les mer om Easy Access

Full kontroll med IV Produkt Cloud

IV Produkt Cloud er en skytjeneste for våre luftbehandlingsaggregat med integrert automatikk, som gir deg og dine kolleger mulighet til å overvåke anleggene uansett hvor dere befinner dere.

Alltid tilgjengelig så lenge du har internettilgang
Alle anlegg samlet på ett sted
Alarmovervåkning via datamaskin eller smarttelefon
Muligheten til å analysere og raskt iverksette tiltak
Kontroll over inneklimaet i leilighetene dine overalt og når som helst

Les mer om IV Produkt Cloud

Fordeler med IV Produkt Cloud

Markedshallen bytter luftbehandlingsaggregat – sparer 160 000 kWh/år

Med en inntjeningstid på 3,7 år er markedshallens nye luftbehandlingsaggregat en investering som raskt betaler seg – en bærekraftig kombinasjon av energieffektivitet og komfort.

Referanse

Store energibesparelser ved å bytte ut eldre ventilasjonsaggregat

På Palladium i Köln i Tyskland kan man blant annet gå på konserter, gallaer, firmafester, messer og konferanser. Lokalene har total kapasitet for 4000 gjester. Tidligere hadde bygningen eldre ventilasjonsaggregat uten varmegjenvinning. Bygningseieren ønsket å oppgradere ventilasjonen samt installere kjøle- og varmepumper for å sørge for at de besøkende får et godt inneklima.

Referanse

Bygningseiere forventes å spare 1 million kWh per år ved å bytte ut eldre ventilasjonsaggregat

For å møte fremtidige behov investerer Skandia Fastigheter i ny ventilasjon på kjøpesenteret Nova Lund – med mål om å klatre fra energiklasse D til A.

Referanse

Utskifting av ventilasjonsaggregat – 2 år senere

Sammen med Marcus Arhov fra Emilshus vender vi tilbake til en kontorbygning – to år etter at dens gamle ventilasjonsaggregat ble byttet ut.

Referanse

Aggregatbytte sparer hundretusentalls kWh per år

Ved Södra Skogsägarnas hovedkontor i Växjö gjennomføres et energirenoveringsprosjekt der alle ventilasjonsaggregat byttes ut.

Referanse

Smart løsning forenklet inntransporten i eldre bygning

I Oslo sentrum går paradegaten Karl Johans gate gjennom byen. På Karl Johans gate 2 ble det installert fire Envistar Flex 300 med de integrerte kjøleaggregatene EcoCooler. Takket være Easy Access-konseptet var inntransporten svært enkel.

Referanse
