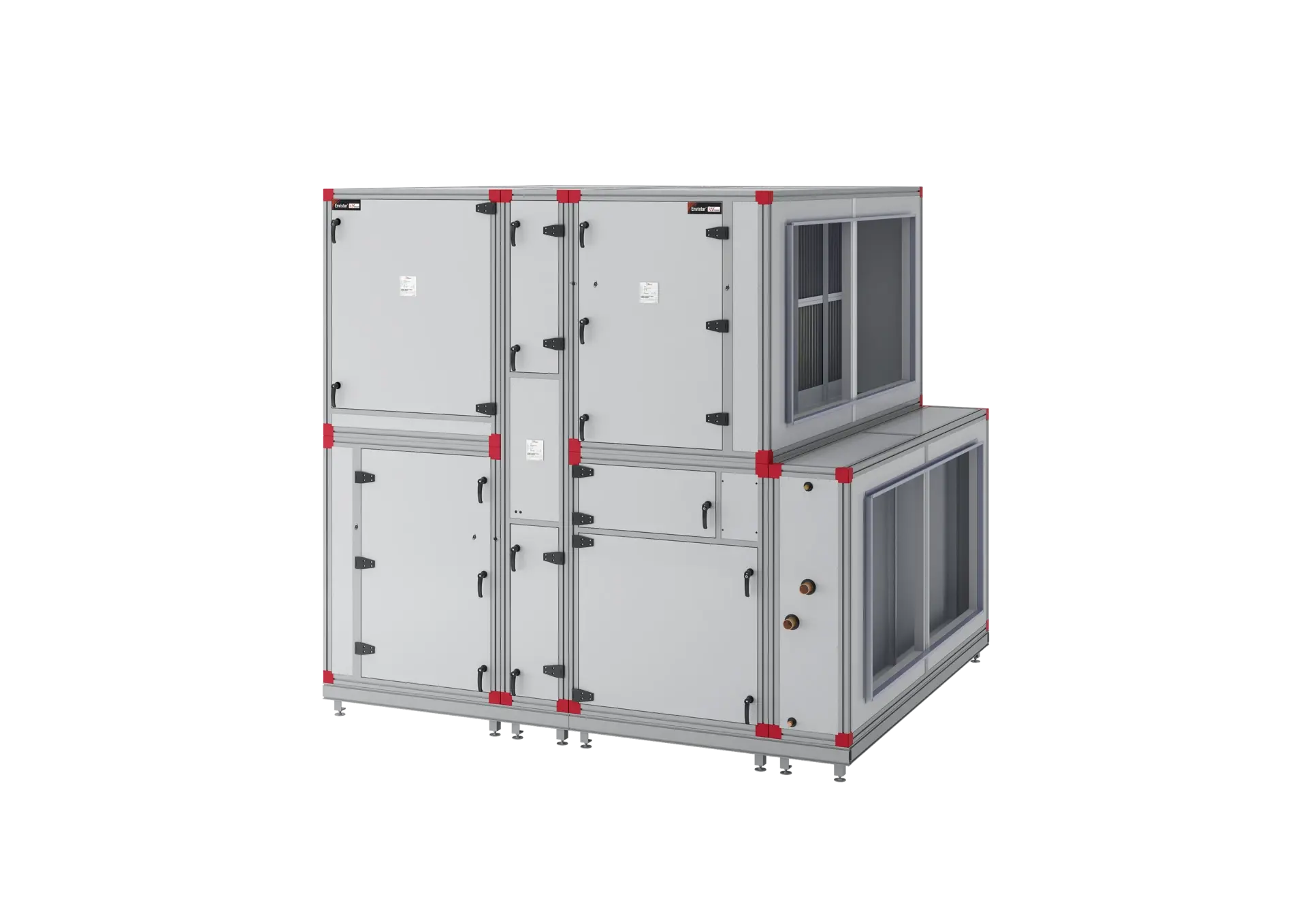

Envistar Flex

Luftbehandlingsaggregat med roterende gjenvinner

Innovativt luftbehandlingsaggregat med integrert automatikk og et stort utvalg av funksjonsdeler.

Hvorfor velge Envistar Flex?

Envistar Flex er tilgjengelig med et stort utvalg av funksjonsdeler, vifter, motorer og varmegjenvinnere, noe som gir meget gode forutsetninger for energioptimalisert ventilasjon.

Envistar Flex kan leveres i delt utførelse, noe som gjør transporten enklere. Det finnes også utførelser som er tilpasset plassering utendørs.

Aggregatene er tilpasset for komfortventilasjon av lokaler, og de passer i de fleste typer bygninger, for eksempel skoler, kontorer, hotell, kjøpesenter, industri og sykehus.

Envistar Flex – ventilasjonsaggregater med høy fleksibilitet. Her i utendørsutførelse på taket til batteriprodusenten Modine.

Luftmengde

360–46 800 m³/h

18 størrelser

Høy fleksibilitet og stort luftmengdeområde

IV Produkt Cloud

Kan styres og overvåkes via skytjeneste

Utforsk IV Produkt Cloud

Kostnadseffektiv

Lave installasjons- og driftskostnader

Patenterte avriming

ODS Optimised Defrosting System sikrer høyest mulig årsvirkningsgrad

Integrert kjøleaggregat

Tilvalg: EcoCooler, også med kjølegjenvinning. Trinnløs regulering av kjøleeffekten via frekvensomformer.

Komfortkjøling og varmepumpe i ett

Tilvalg: ThermoCooler HP reversibel varmepumpe med trinnløs regulering av kjøle- og varmeeffekt

Optimalisert energieffektivitet

Energioptimaliseringsfunksjon – ECO

Effektive vifter

Viftene har PM-motorer med EC- eller frekvensomformerstyring

Stort utvalg av deler

Blandingsdel, returdel og mye mer finnes som tilvalg

For alle værforhold

Finnes i utendørsutførelse

Luftmengdeområder for Envistar Flex

m³/hm³/s


	Økodesign Teknisk maks	Rotor	Rotor m. kjøleaggregat	Reversibel varmepumpe	Motstrømsveksler	Motstrømsvvk. m. kjøleaggregat	Kryssvvk.	Batterivvk. to plan	Batterivvk.
1580
1540
1280
1250
1080
980
850
740
600
480
400
360
300
240
190
150
100
060
	m³/h 0 11140 22280 33420 44560 55700

Filtrer innenfor Envistar Flex

m³/hm³/s

Sammenlign

Vis alle størrelser

Envistar Flex med roterende gjenvinner

Luftmengde

Min.:396m³/h

Maks.:55700m³/h

Envistar Flex med roterende gjenvinner og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:41300m³/h

Envistar Flex med roterende gjenvinner og ThermoCooler HP

Luftmengde

Min.:900m³/h

Maks.:41300m³/h

Envistar Flex med motstrømsvarmeveksler

Luftmengde

Min.:468m³/h

Maks.:30600m³/h

Envistar Flex med motstrømsvarmeveksler og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:29000m³/h

IV Produkt Designer Produktvalgsprogram

For objektspecifik data, bruk vårt produktvalgsprogram

IV Produkt Designer

Envistar Flex med kryssvarmeveksler

Luftmengde

Min.:1190m³/h

Maks.:50400m³/h

Envistar Flex med kryssvarmeveksler og EcoCooler

Luftmengde

Min.:1190m³/h

Maks.:41300m³/h

Envistar Flex med batterivarmeveksler

Luftmengde

Min.:396m³/h

Maks.:50800m³/h

Envistar Flex med batterivarmeveksler og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:41300m³/h

Envistar Flex i Ettplansutførelse

Luftmengde

Min.:396m³/h

Maks.:40300m³/h

Envistar Flex i Ettplansutførelse med batterivarmeveksler

Luftmengde

Min.:396m³/h

Maks.:34200m³/h

Envistar Flex Tilluftsaggregat

Luftmengde

Min.:396m³/h

Maks.:40300m³/h

Envistar Flex Fraluftsaggregat

Luftmengde

Min.:396m³/h

Maks.:40300m³/h

Tekniske dataforEnvistar Flex med roterende gjenvinner

Her finner du mål og vekt samt effekt- og ytelsesdata for Envistar Flex med roterende gjenvinner .

m³/hm³/s

Størrelse										Plassering av styreskap	Vekt (kg)	Systemspenning
Størrelse	Min	SFP_v1,5	Ekodesign	Max	Bredde	Høyde	Lengde	Bredde kanaltilkobling	Høyde kanaltilkobling	Plassering av styreskap	Vekt (kg)	Systemspenning
60	396	1660	2160	2160	890	960	1760	500	300	På aggregatets tak	395	400VAC
100	612	2660	3560	3820	1020	1090	1760	700	300	På aggregatets tak	450	400VAC
150	1040	4070	5040	6120	1120	1470	1980	800	500	På aggregatets tak	595	400VAC
190	1370	5720	6880	7920	1400	1470	1980	1000	500	På aggregatets tak	670	400VAC
240	1690	6880	8140	9360	1450	1686	2570	1000	600	På aggregatets gavl	755	400VAC
300	1940	8460	10100	11900	1666	1686	2570	1200	600	På aggregatets gavl	835	400VAC
360	2380	9140	11200	13700	1666	2060	2200	1200	800	På aggregatets gavl	1020	400VAC
400	2380	11200	12800	14400	1930	1900	2200	1400	700	På aggregatets gavl	995	400VAC
480	3060	13500	15800	18700	2040	2060	2200	1400	800	På aggregatets gavl	1375	400VAC
600	3820	16500	19200	21600	2250	2270	2200	1600	800	På aggregatets gavl	1560	400VAC
740	4280	20300	24600	29900	2480	2480	2820	2000	900	I aggregatet ved viftemodul	1970	400VAC
850	4860	25000	29800	36000	2610	2740	2820	2200	1000	I aggregatet ved viftemodul	2200	400VAC
980	5980	26700	32100	38200	2860	2890	2820	2400	1100	I aggregatet ved viftemodul	2485	400VAC
1080	7020	29600	35900	41900	3000	3000	2960	2400	1100	I aggregatet ved viftemodul	-	400VAC
1250	6300	32300	38700	40400	3180	3180	2960	2200	1200	I aggregatet ved viftemodul	-	400VAC
1280	8060	33700	40200	46400	3180	3180	2960	2600	1200	I aggregatet ved viftemodul	-	400VAC
1540	8460	37200	44300	53900	3180	3360	2960	2600	1200	I aggregatet ved viftemodul	-	400VAC
1580	8930	41300	47600	55700	3500	3500	3020	3000	1200	I aggregatet ved viftemodul	-	400VAC

Tekniske data for relaterte produkter

Dokumentasjon forEnvistar Flex Roterende Varmeveksler

Her finner du generell dokumentasjon for denne produktserien. Last ned de nyeste versjonene av produktbrosjyrer, brukermanualer, sertifikater og andre dokumenter.

Ditt ventilasjonsaggregat

Hvis du leter etter informasjon om aggregatet ditt, søk med ordrenummeret.

Søk

Dokument	Dokumenttype	Språk	Versjon
Brosjyre Envistar	Brosjyre	Norsk	3	9.2024
Bruk og vedlikehold EcoCooler	Bruk og vedlikehold	Norsk	05	9.2025
Bruk og vedlikehold Envistar Flex	Bruk og vedlikehold	Norsk	00	9.2024
Koblingsskjema Ventilasjonsaggregat	Koblingsskjema	Norsk	05	5.2025
Igangkjøringsprotokoll AHU	Igangkjøring	Norsk	06	12.2025
Dykgivare	Monteringsanvisning	Svensk/Engelsk	-	-
Monteringsanvisning Envistar Flex	Monteringsanvisning	Norsk	07	10.2025
BACnet addresses for Counter flow, Plate and Run around coil heat exchangers, examples	Konfigurasjon og innstillinger	Engelsk	-	-
BACnet Addresses for EcoCooler and ZON, examples	Konfigurasjon og innstillinger	Engelsk	-	-
BACnet IP communication, object addresses for AHU V1 en	Konfigurasjon og innstillinger	Engelsk	-	-
Climatix håndterminal	Configuration and settings	Swedish	02	-
Climatix Touch-skjerm Manual	Konfigurasjon og innstillinger	Norsk	-	-
Example AHU Modbus	Konfigurasjon og innstillinger	Engelsk	-	-
Examples of useful Modbus addresses	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 1	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 2	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 3	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 4	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 5	Konfigurasjon og innstillinger	Engelsk	-	-
Wi-Fi-ruter, Beskrivelse og konfigurasjon	Konfigurasjon og innstillinger	Norsk	V3	-
Sikker tilkopling med IV Produkt Cloud	Produktark Koblingsskjema	Norsk	-	-
BACnet conformance certificate en	Sertifikater og erklæringer	Engelsk	-	-
EPD Environmental Product Declaration – Envistar Flex	Sertifikater og erklæringer	Engelsk	-	2025
Eurovent Certification Envistar	Sertifikater og erklæringer	Engelsk	-	2.2025
STA-00 ECO Årstidsreglering	Styringskode	Svensk	-	-
STA-04 Frånluftsreglering	Styringskode	Svensk	-	-
STC-01 Uteluftsspjäll	Styringskode	Svensk	-	-
STC-02 Avluftsspjäll	Styringskode	Svensk	-	-
STC-03 Frånluftsspjäll	Styringskode	Svensk	-	-
STC-04 Uteluftsspjäll reglerande	Styringskode	Svensk	-	-

Dokument	Dokumenttype	Språk	Versjon		Last ned/Del
Laster…

Automatikk med egenutviklet programvare

Hele serien har integrert automatikk med programvare som vi har utviklet. Vi bruker Siemens Climatix som maskinvare. I automatikken finner du over 100 standardfunksjoner du kan velge mellom for å optimalisere etter ditt behov. Luftmengde og temperatur kan enkelt optimaliseres. Aggregatene kan kobles til nett, IV Produkt Cloud eller styringssystem (BMS) via en rekke kommunikasjonsprotokoller.

Prosjekttilpassede strøm- og styringsskjemaer følger med ved levering. Aggregatet er funksjonstestet og klart til bruk.

Enkel inntransport av Envistar Flex
med ThermoCooler HP

Takket være smarte løsninger for deling av den roterende varmegjenvinneren og avtrekksvarmepumpen ThermoCooler HP kan dette store aggregatet enkelt transporteres inn gjennom en standard dør. Se filmen for å vite hvordan det gikk til og få noen smarte tips på veien.

Luftmengde: 16200 m³/h
Aggregatmål (ferdig montert: B 2220 x H 2465 x L 3760 mm
Deles i: 11 moduler
Dørmål: 2100 x 900 mm

Les mer om Easy Access

Full kontroll med IV Produkt Cloud

IV Produkt Cloud er en skytjeneste for våre luftbehandlingsaggregat med integrert automatikk, som gir deg og dine kolleger mulighet til å overvåke anleggene uansett hvor dere befinner dere.
