Envistar Flex

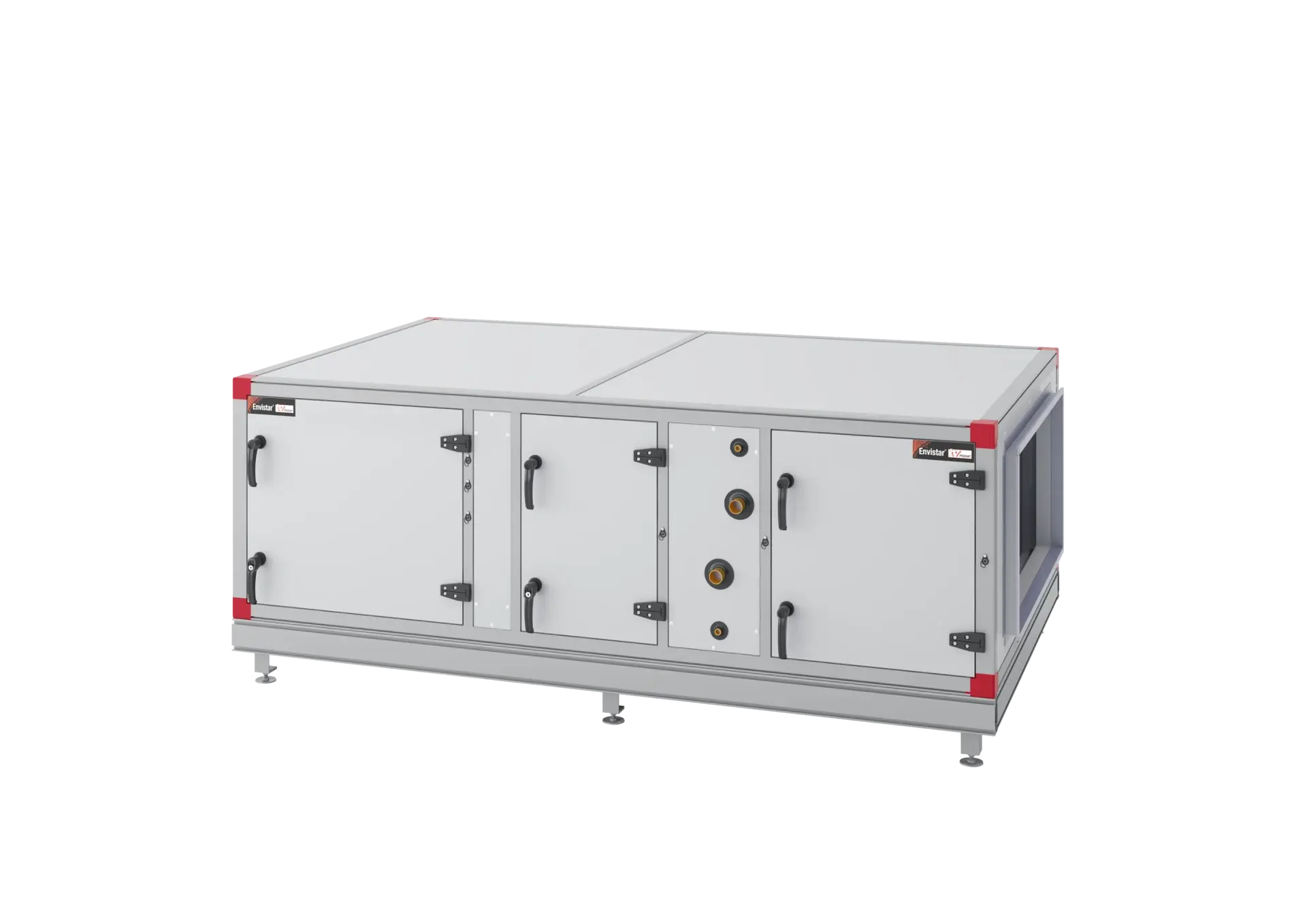

Luftbehandlingsaggregat i ettplansutførelse med batterivarmeveksler

Innovativt luftbehandlingsaggregat med integrert automatikk og helt adskilt till- og fraluftsdel.

Hvorfor velge Envistar Top?

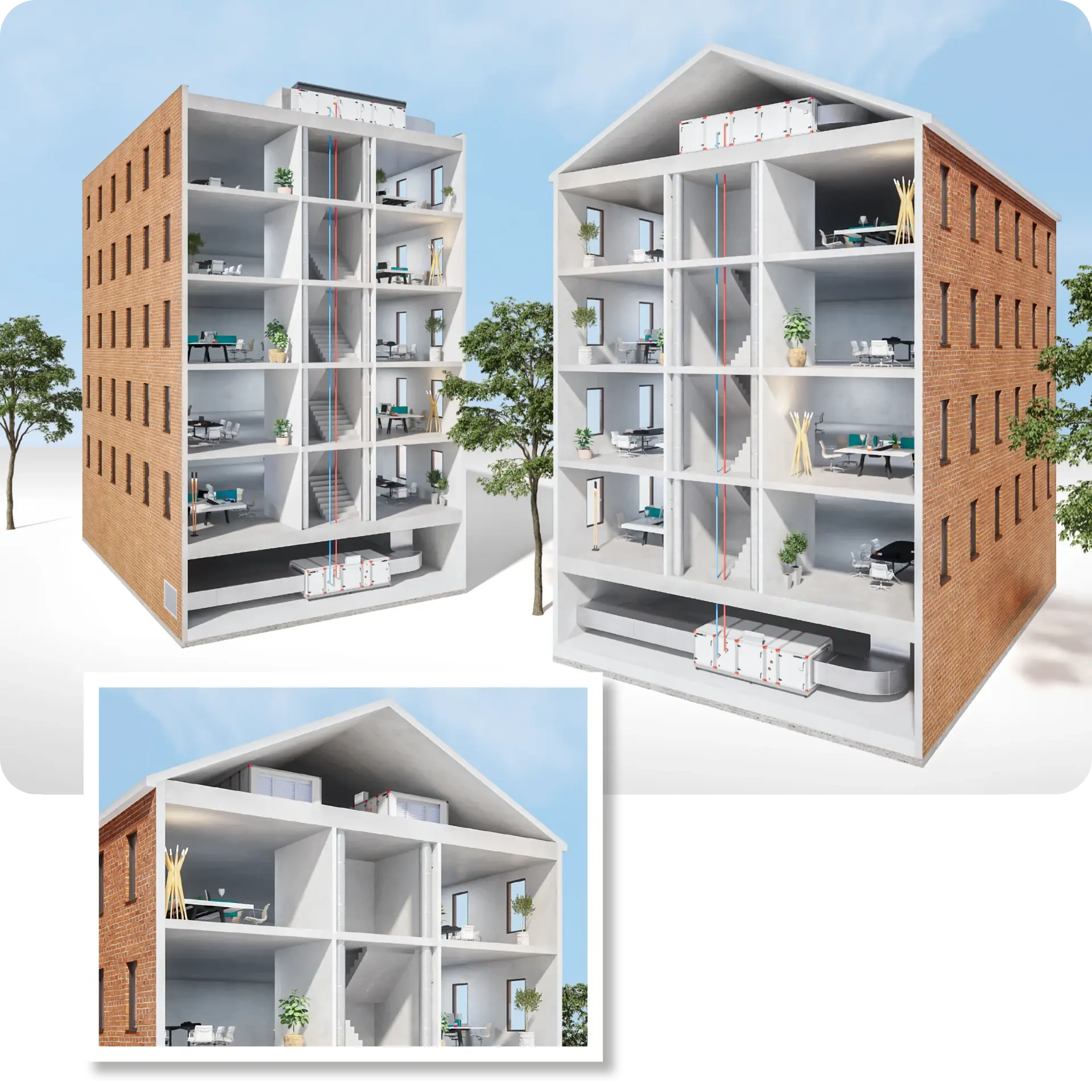

I ca. 70 prosent av anlegg med et sirkulasjonsområde opp til 10 000 m³/h passer det best med kanaltilkobling i toppen. Envistar Top sparer opp til 75 prosent av gulvoverflaten sammenlignet med en tradisjonell installasjon.

Det blir dermed den mest økonomiske og energieffektive løsningen for gulvplassen som er til disposisjon. Envistar Top er tilpasset for å kunne transporteres på trange steder.

Envistar Top – Mer energieffektiv enn noen gang!

Luftmengde med roterende varmeveksel

360–10 000 m³/h

8 størrelser

Høy fleksibilitet og stort luftmengdeområde

IV Produkt Cloud

Kan styres og overvåkes via skytjeneste

Kostnadseffektiv

Lave installasjons- og driftskostnader

m³/hm³/s


		Batterivvk.	Rotor	Rotor m. kjøleaggregat	Reversibel varmepumpe	Motstrømsveksler	Motstrømsvvk. m. kjøleaggregat	Kryssvvk.	Batterivvk. to plan	Enplansutførelse, ingen varmegjenvinner
980
850
740
600
480
400
360
300
240
190
150
100
060
	m³/h 0 5700 11400 17100 22800 28500 34200

Filtrer innenfor Envistar Flex

m³/hm³/s

Sammenlign

Vis alle størrelser

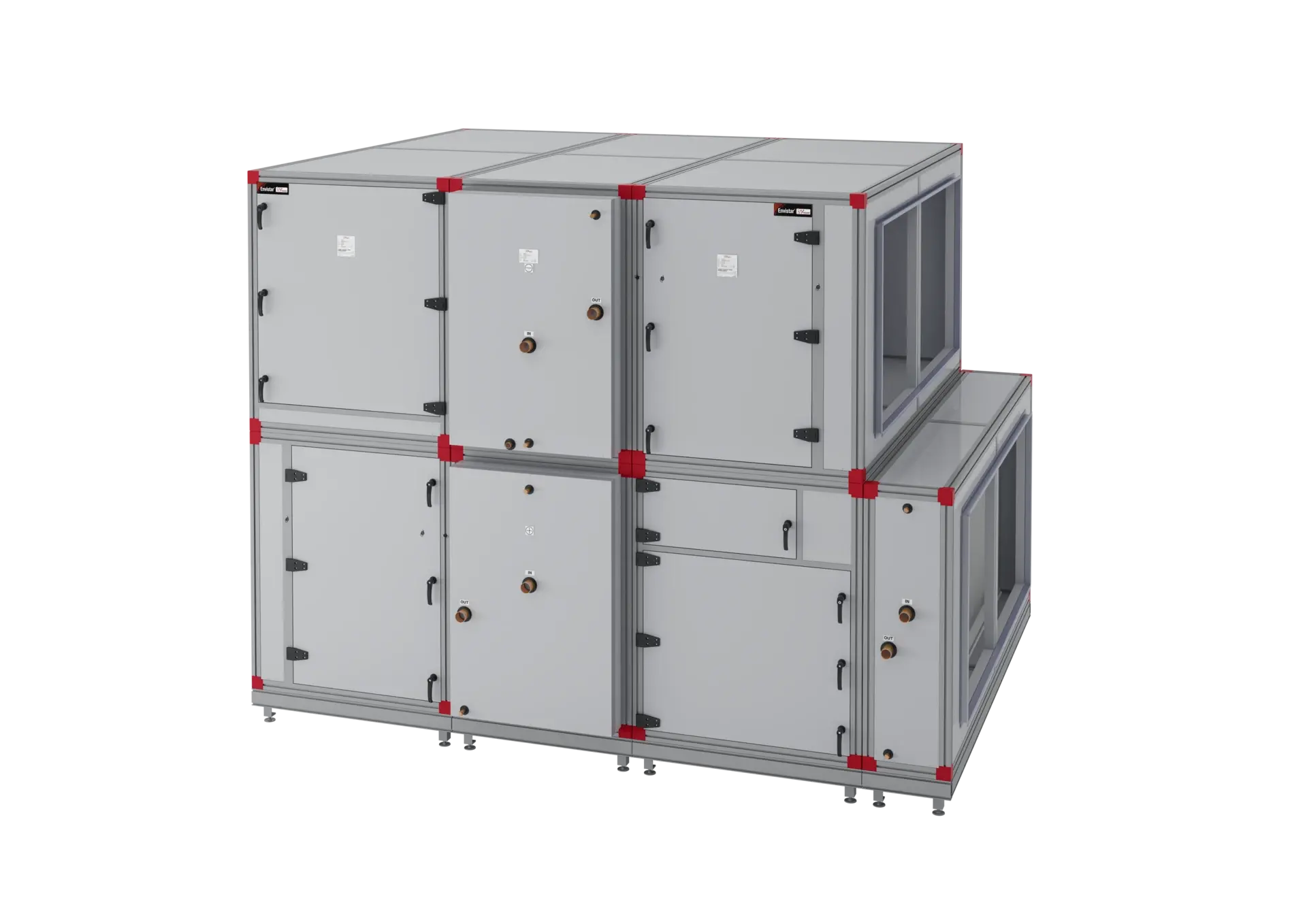

Envistar Flex med roterende gjenvinner

Luftmengde

Min.:396m³/h

Maks.:55700m³/h

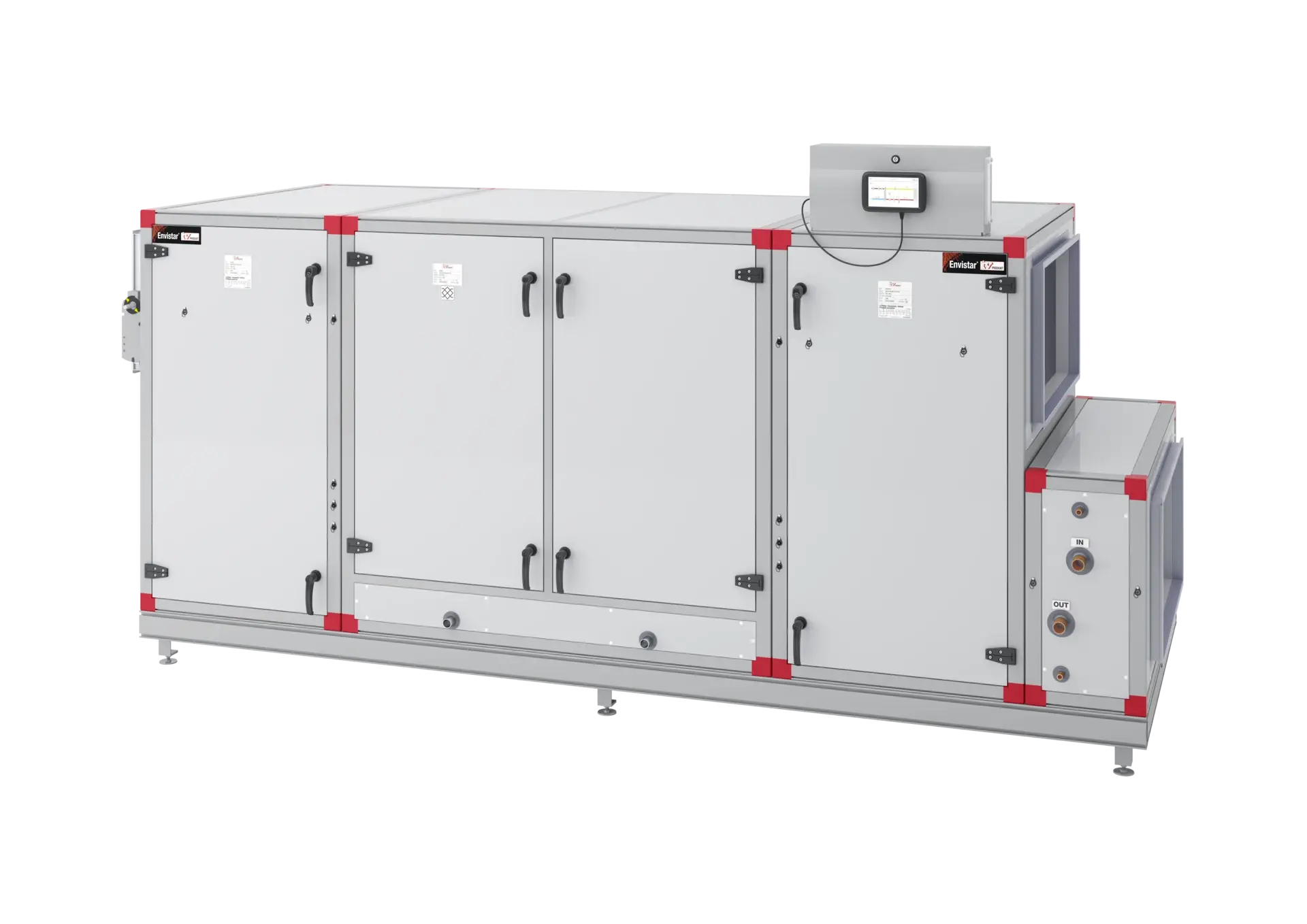

Envistar Flex med roterende gjenvinner og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:41300m³/h

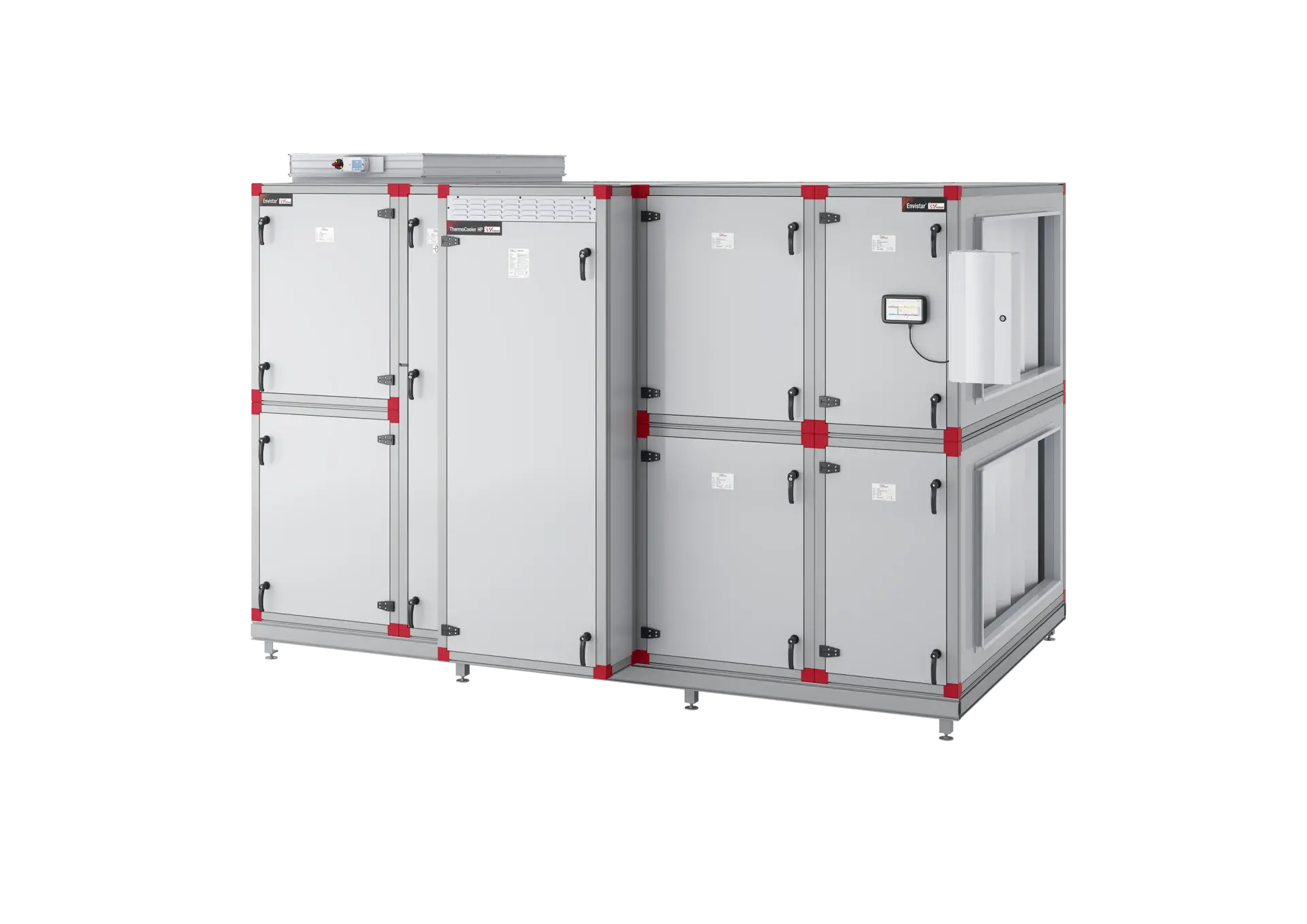

Envistar Flex med roterende gjenvinner og ThermoCooler HP

Luftmengde

Min.:900m³/h

Maks.:41300m³/h

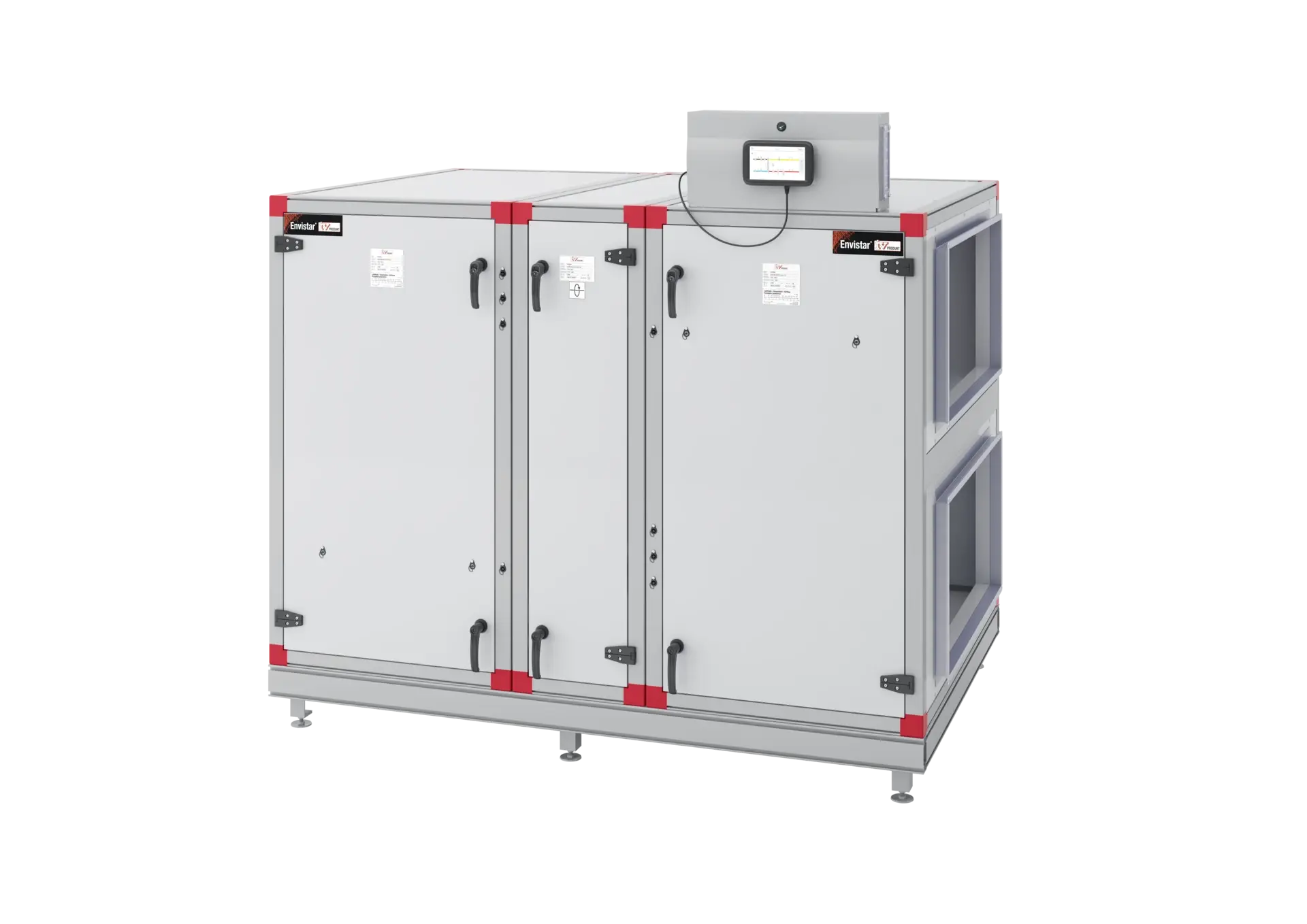

Envistar Flex med motstrømsvarmeveksler

Luftmengde

Min.:468m³/h

Maks.:30600m³/h

Envistar Flex med motstrømsvarmeveksler og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:29000m³/h

IV Produkt Designer Produktvalgsprogram

For objektspecifik data, bruk vårt produktvalgsprogram

IV Produkt Designer

Envistar Flex med kryssvarmeveksler

Luftmengde

Min.:1190m³/h

Maks.:50400m³/h

Envistar Flex med kryssvarmeveksler og EcoCooler

Luftmengde

Min.:1190m³/h

Maks.:41300m³/h

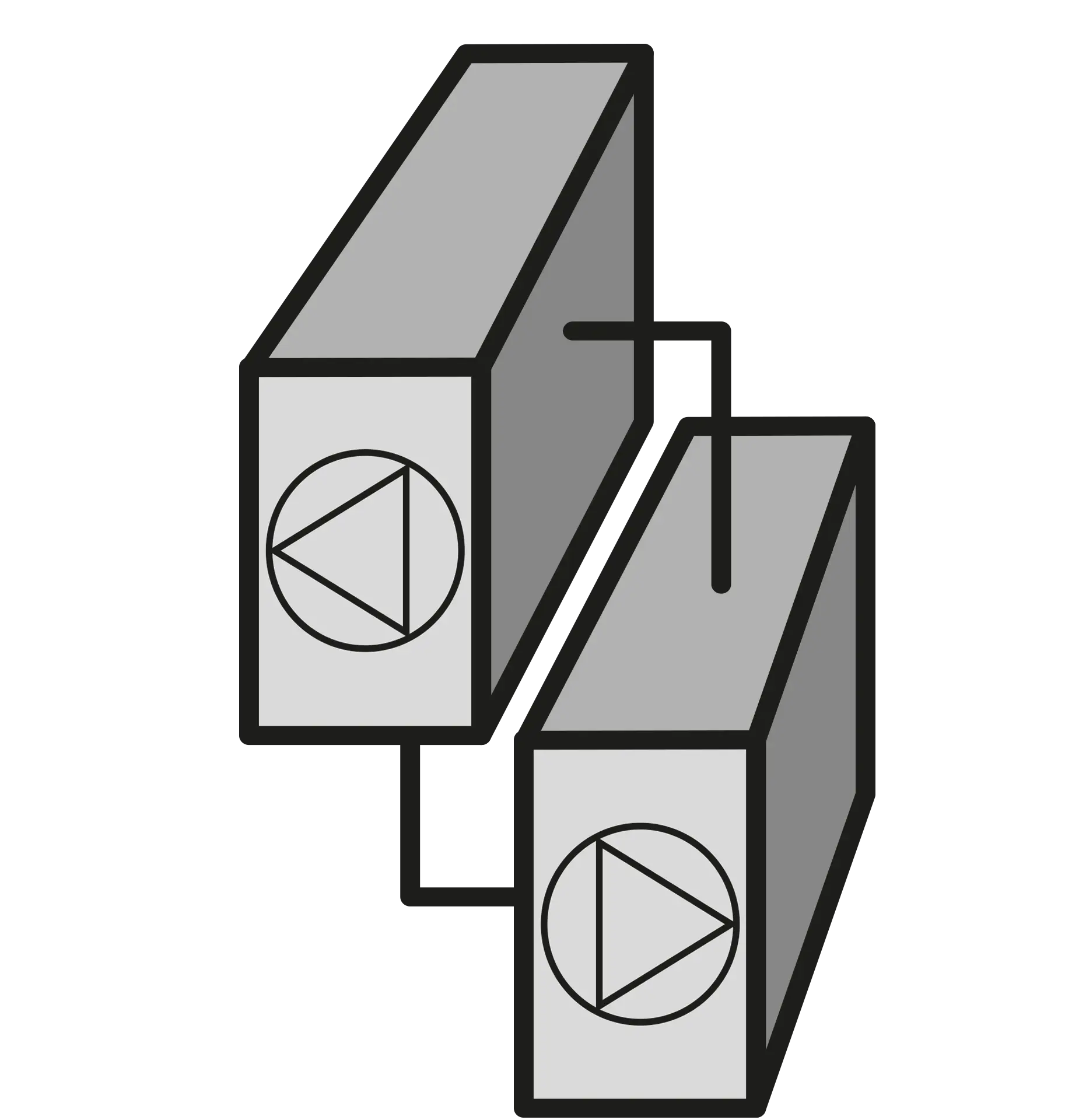

Envistar Flex med batterivarmeveksler

Luftmengde

Min.:396m³/h

Maks.:50800m³/h

Envistar Flex med batterivarmeveksler og EcoCooler

Luftmengde

Min.:792m³/h

Maks.:41300m³/h

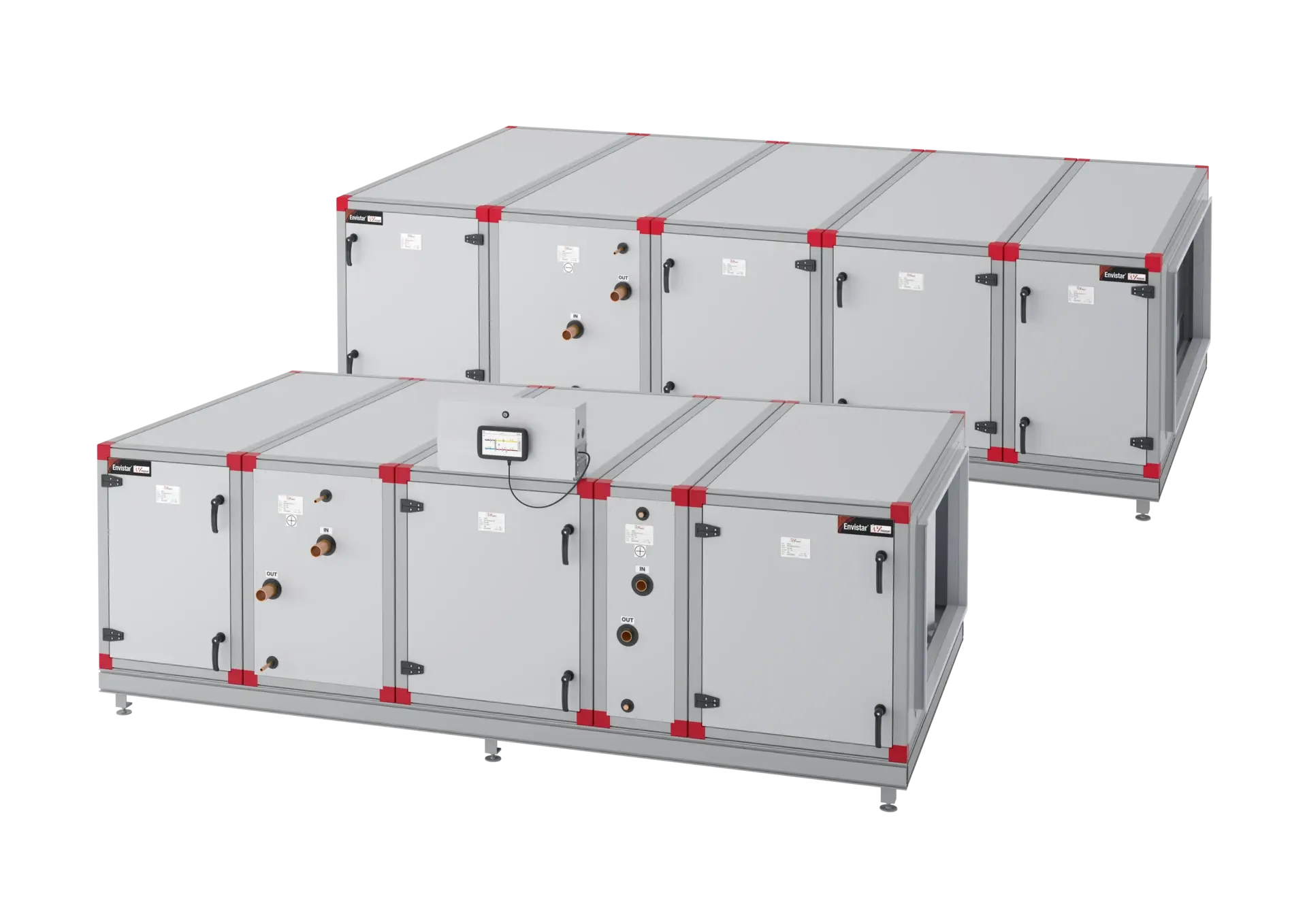

Envistar Flex i Ettplansutførelse

Luftmengde

Min.:396m³/h

Maks.:40300m³/h

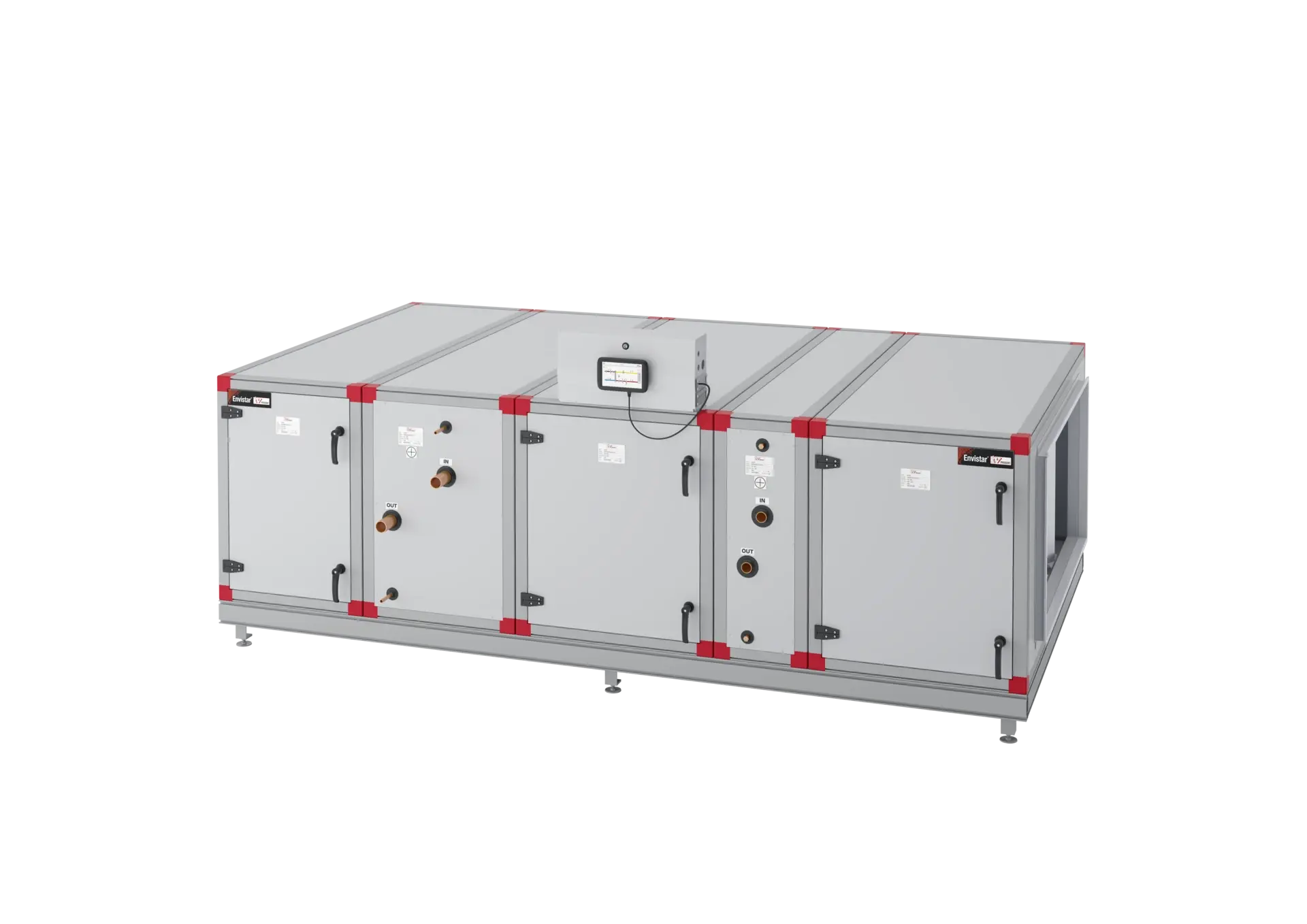

Envistar Flex i Ettplansutførelse med batterivarmeveksler

Luftmengde

Min.:396m³/h

Maks.:34200m³/h

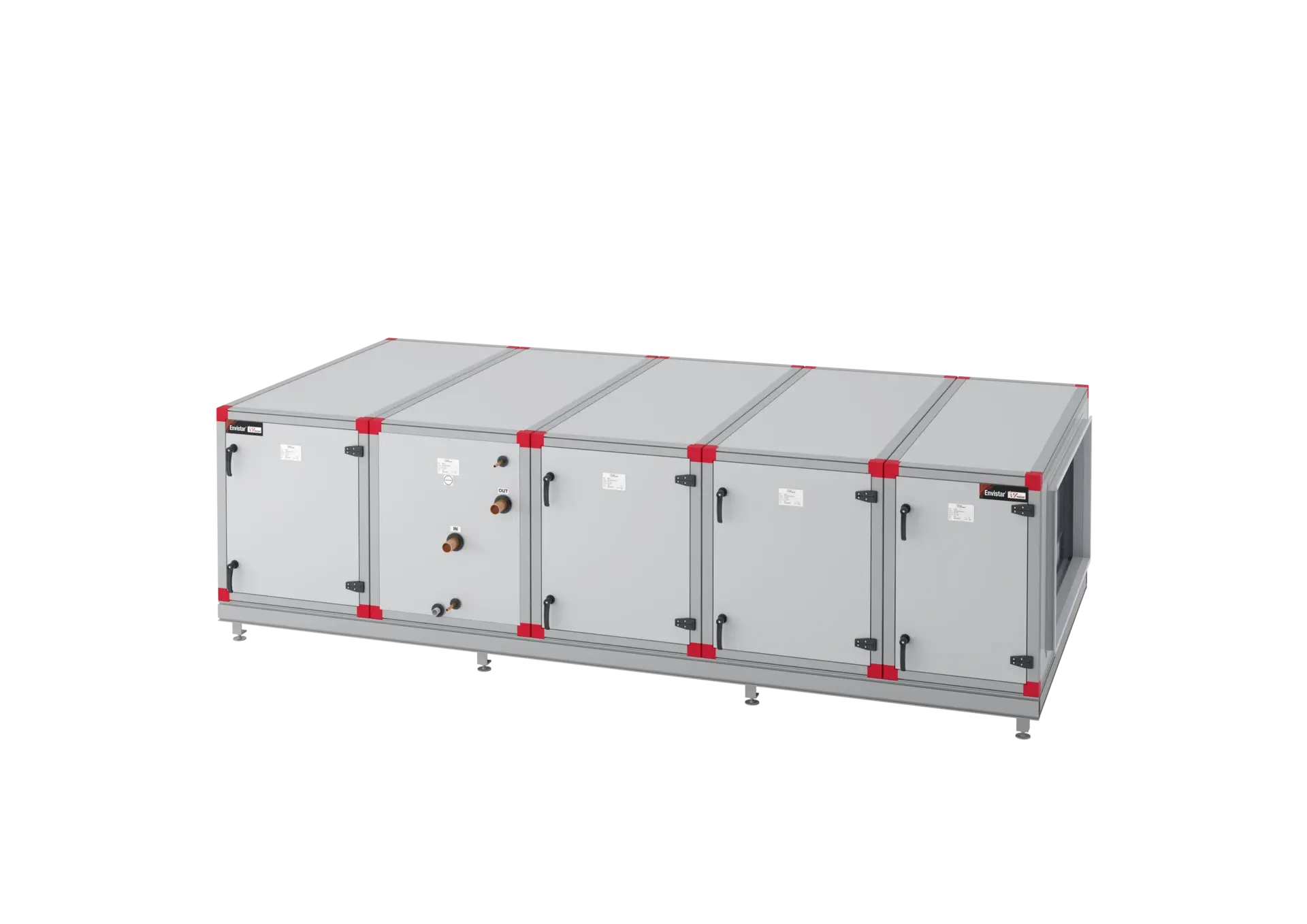

Envistar Flex Tilluftsaggregat

Luftmengde

Min.:396m³/h

Maks.:40300m³/h

Envistar Flex Fraluftsaggregat

Luftmengde

Min.:396m³/h

Maks.:40300m³/h

Tekniske dataforEnvistar Flex i Ettplansutførelse med batterivarmeveksler

Her finner du mål og vekt samt effekt- og ytelsesdata for Envistar Flex i Ettplansutførelse med batterivarmeveksler .

m³/hm³/s

Størrelse									Plassering av styreskap	Systemspenning
Størrelse	Min	SFP_v1,5	Ekodesign	Max	Bredde	Høyde	Bredde kanaltilkobling	Høyde kanaltilkobling	Plassering av styreskap	Systemspenning
60	396	1330	1800	1980	890	480	500	300	På aggregatets tak	400VAC
100	612	1870	2160	2990	1020	545	700	300	På aggregatets tak	400VAC
150	1040	3380	4140	5400	1120	735	800	500	På aggregatets tak	400VAC
190	1370	4250	5690	7200	1400	735	1000	500	På aggregatets tak	400VAC
240	1690	5360	6770	8640	1400	843	1000	600	På aggregatets tak	400VAC
300	1940	6800	8280	10800	1616	843	1200	600	På aggregatets tak	400VAC
360	2380	8640	10400	13300	1616	1030	1200	800	På aggregatets tak	400VAC
400	2380	9360	11000	14400	1880	950	1400	700	På aggregatets tak	400VAC
480	3060	11200	13300	17300	1990	1030	1400	800	På aggregatets tak	400VAC
600	3820	14000	16600	21600	2200	1135	1600	800	På aggregatets tak	400VAC
740	4280	19100	22700	28100	2480	1240	2000	900	I aggregatet ved viftemodul	400VAC
850	4860	22500	27000	31700	2560	1370	2200	1000	I aggregatet ved viftemodul	400VAC
980	5980	26600	31100	34200	2860	1445	2400	1100	I aggregatet ved viftemodul	400VAC

Tekniske data for relaterte produkter

Dokumentasjon forEnvistar Flex Ettplansutførelse Batterivarmeveksler

Her finner du generell dokumentasjon for denne produktserien. Last ned de nyeste versjonene av produktbrosjyrer, brukermanualer, sertifikater og andre dokumenter.

Ditt ventilasjonsaggregat

Hvis du leter etter informasjon om aggregatet ditt, søk med ordrenummeret.

Søk

Dokument	Dokumenttype	Språk	Versjon
Brosjyre Envistar	Brosjyre	Norsk	3	9.2024
Bruk og vedlikehold EcoCooler	Bruk og vedlikehold	Norsk	05	9.2025
Bruk og vedlikehold Envistar Flex	Bruk og vedlikehold	Norsk	00	9.2024
Koblingsskjema Ventilasjonsaggregat	Koblingsskjema	Norsk	05	5.2025
Igangkjøringsprotokoll AHU	Igangkjøring	Norsk	06	12.2025
Dykgivare	Monteringsanvisning	Svensk/Engelsk	-	-
Monteringsanvisning Envistar Flex	Monteringsanvisning	Norsk	07	10.2025
BACnet addresses for Counter flow, Plate and Run around coil heat exchangers, examples	Konfigurasjon og innstillinger	Engelsk	-	-
BACnet Addresses for EcoCooler and ZON, examples	Konfigurasjon og innstillinger	Engelsk	-	-
BACnet IP communication, object addresses for AHU V1 en	Konfigurasjon og innstillinger	Engelsk	-	-
Climatix håndterminal	Configuration and settings	Swedish	02	-
Climatix Touch-skjerm Manual	Konfigurasjon og innstillinger	Norsk	-	-
Example AHU Modbus	Konfigurasjon og innstillinger	Engelsk	-	-
Examples of useful Modbus addresses	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 1	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 2	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 3	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 4	Konfigurasjon og innstillinger	Engelsk	-	-
Modbus Zone 5	Konfigurasjon og innstillinger	Engelsk	-	-
Wi-Fi-ruter, Beskrivelse og konfigurasjon	Konfigurasjon og innstillinger	Norsk	V3	-
Sikker tilkopling med IV Produkt Cloud	Produktark Koblingsskjema	Norsk	-	-
BACnet conformance certificate en	Sertifikater og erklæringer	Engelsk	-	-
EPD Environmental Product Declaration – Envistar Flex	Sertifikater og erklæringer	Engelsk	-	2025
Eurovent Certification Envistar	Sertifikater og erklæringer	Engelsk	-	2.2025
STA-00 ECO Årstidsreglering	Styringskode	Svensk	-	-
STA-04 Frånluftsreglering	Styringskode	Svensk	-	-
STC-01 Uteluftsspjäll	Styringskode	Svensk	-	-
STC-02 Avluftsspjäll	Styringskode	Svensk	-	-
STC-03 Frånluftsspjäll	Styringskode	Svensk	-	-
STC-04 Uteluftsspjäll reglerande	Styringskode	Svensk	-	-

Dokument	Dokumenttype	Språk	Versjon		Last ned/Del
Laster…

Automatikk med egenutviklet programvare

Hele serien har integrert automatikk med programvare som vi har utviklet. Vi bruker Siemens Climatix som maskinvare. I automatikken finner du over 100 standardfunksjoner du kan velge mellom for å optimalisere etter ditt behov. Luftmengde og temperatur kan enkelt optimaliseres. Aggregatene kan kobles til nett, IV Produkt Cloud eller styringssystem (BMS) via en rekke kommunikasjonsprotokoller.

Prosjekttilpassede strøm- og styringsskjemaer følger med ved levering. Aggregatet er funksjonstestet og klart til bruk.

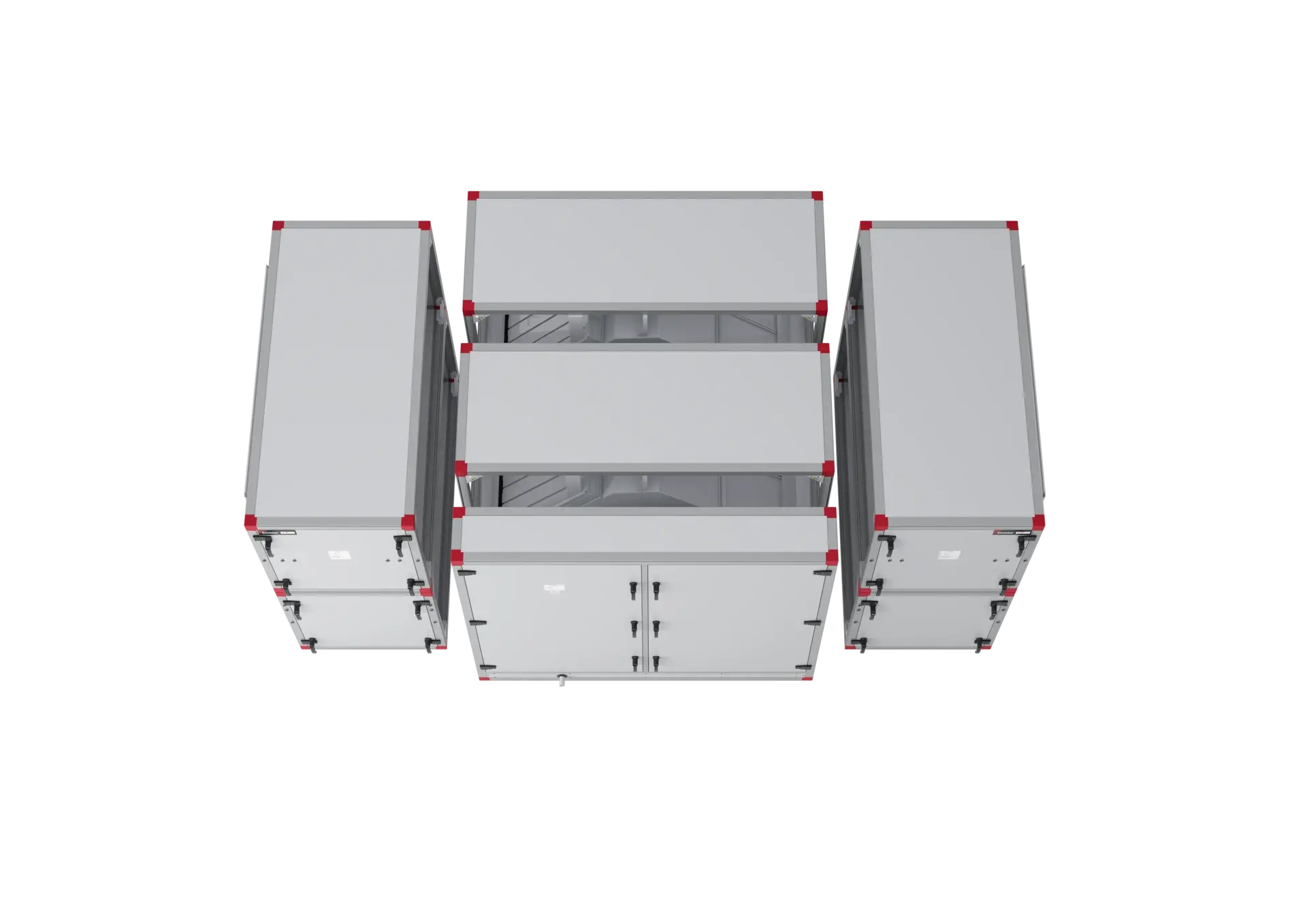

Enkel inntransport av Envistar Flex
med ThermoCooler HP

Takket være smarte løsninger for deling av den roterende varmegjenvinneren og avtrekksvarmepumpen ThermoCooler HP kan dette store aggregatet enkelt transporteres inn gjennom en standard dør. Se filmen for å vite hvordan det gikk til og få noen smarte tips på veien.

Luftmengde: 16200 m³/h
Aggregatmål (ferdig montert: B 2220 x H 2465 x L 3760 mm
Deles i: 11 moduler
Dørmål: 2100 x 900 mm

Les mer om Easy Access

Full kontroll med IV Produkt Cloud

IV Produkt Cloud er en skytjeneste for våre luftbehandlingsaggregat med integrert automatikk, som gir deg og dine kolleger mulighet til å overvåke anleggene uansett hvor dere befinner dere.

Alltid tilgjengelig så lenge du har internettilgang
Alle anlegg samlet på ett sted
Alarmovervåkning via datamaskin eller smarttelefon
Muligheten til å analysere og raskt iverksette tiltak
Kontroll over inneklimaet i leilighetene dine overalt og når som helst

Les mer om IV Produkt Cloud

Fordeler med IV Produkt Cloud

Markedshallen bytter luftbehandlingsaggregat – sparer 160 000 kWh/år

Med en inntjeningstid på 3,7 år er markedshallens nye luftbehandlingsaggregat en investering som raskt betaler seg – en bærekraftig kombinasjon av energieffektivitet og komfort.

Referanse

Store energibesparelser ved å bytte ut eldre ventilasjonsaggregat

På Palladium i Köln i Tyskland kan man blant annet gå på konserter, gallaer, firmafester, messer og konferanser. Lokalene har total kapasitet for 4000 gjester. Tidligere hadde bygningen eldre ventilasjonsaggregat uten varmegjenvinning. Bygningseieren ønsket å oppgradere ventilasjonen samt installere kjøle- og varmepumper for å sørge for at de besøkende får et godt inneklima.

Referanse

Bygningseiere forventes å spare 1 million kWh per år ved å bytte ut eldre ventilasjonsaggregat

For å møte fremtidige behov investerer Skandia Fastigheter i ny ventilasjon på kjøpesenteret Nova Lund – med mål om å klatre fra energiklasse D til A.

Referanse

Utskifting av ventilasjonsaggregat – 2 år senere

Sammen med Marcus Arhov fra Emilshus vender vi tilbake til en kontorbygning – to år etter at dens gamle ventilasjonsaggregat ble byttet ut.

Referanse

Aggregatbytte sparer hundretusentalls kWh per år

Ved Södra Skogsägarnas hovedkontor i Växjö gjennomføres et energirenoveringsprosjekt der alle ventilasjonsaggregat byttes ut.

Referanse

Smart løsning forenklet inntransporten i eldre bygning

I Oslo sentrum går paradegaten Karl Johans gate gjennom byen. På Karl Johans gate 2 ble det installert fire Envistar Flex 300 med de integrerte kjøleaggregatene EcoCooler. Takket være Easy Access-konseptet var inntransporten svært enkel.

Referanse
